由M145026/M145028组成的CX0603MRX5R6BB224多路红外编／译码系统由红外光脉冲编码发射器和红外接收、译码器两大部分组成。
    表4 -14    振荡频率与阻容元件的取值

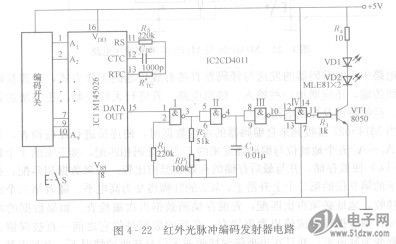

    红外光脉冲编码发射器。红外光脉冲编码发射器电路如图4- 22所示。电路中的与非门I、Ⅱ及外围元件组成RC振荡器，用来产生载波，调节RPi可使载波频率为50kHz。与非门Ⅲ和Ⅳ为驱动级，调制的载波信号经与非门Ⅲ、Ⅳ后，经VT1放大驱动红外发光二极管VD1、VD2向外发出红外脉冲光。


    图4- 22红外光脉冲编码发射器电路
    M145026与外围元件组成编码器，根据被控路数或地址的多少，设置编码开关。编码的时钟由外部的R-r℃及CTC的参数值迭定，若Rr℃选择在47～loOkfl之间，C1-c为lOOOpF时，则时钟振荡频率在4～9kHz之间，使两字编码时序的时间为20～40ms。


    按动开关S，使编码脉冲发送端TE接地，则IC1内部振荡器起振，并向外发射编码脉冲至与非门工的输入端，对载波进行调制。
