红外接收、译码器电路
发布时间:2013/5/2 20:11:57 访问次数:1533
红外接收、译码器。红外接收、译码器CX0603MRX5R6BB334电路如图4- 23所示。它由红外传感头、放大器、滤波器、限幅电路、检波器、比例放大器和译码器等组成。

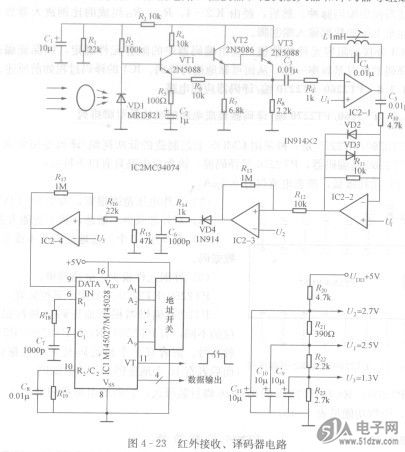

图4 - 23红外接收、译码器电路
红外传感头由红外接收二极管VD1和电阻R。组成。为扩大红外光接收距离,在VD1前设光学透镜,使接收到的红外光束集聚在VD1的探测窗口上。
VT1、VT2、VT3等组成直接耦合式放大器,用来对红外接收二极管VD1接收到的微弱信号进行放大。R6为级间反馈电阻,对直接耦合式放大器的稳定起重要作用。Rs、C2为低通滤波器,用以滤去杂波干扰。放大后的指令控制信号经C3、R9加至IC2 -1的反相输入端。
IC2为四运放集成电路MC34074。为保证各运算放大器有较大的动态范围,在各运算放大器的输入端加有适当的电压。IC2-1与L和C4组成一个有源带通滤波器,调节L使其谐振在发射载频厂。的附近。IC2 -2和VD2、VD3组成双向限幅电路。IC2-3与R1。、R2。组成比例放大器,放大后的信号经VD4等组成的检波器检出编码脉冲。然后,经组成的比例放大器放大后,加至IC1的数据输入端⑨脚。
IC1外接的阻容元件的数值,应由编码器中的阻容元件确定,以保证编码器、译码器的时基频率一致,从而可靠地进行译码。IC1的译码过程如前所述。
红外接收、译码器。红外接收、译码器CX0603MRX5R6BB334电路如图4- 23所示。它由红外传感头、放大器、滤波器、限幅电路、检波器、比例放大器和译码器等组成。
图4 - 23红外接收、译码器电路
红外传感头由红外接收二极管VD1和电阻R。组成。为扩大红外光接收距离,在VD1前设光学透镜,使接收到的红外光束集聚在VD1的探测窗口上。
VT1、VT2、VT3等组成直接耦合式放大器,用来对红外接收二极管VD1接收到的微弱信号进行放大。R6为级间反馈电阻,对直接耦合式放大器的稳定起重要作用。Rs、C2为低通滤波器,用以滤去杂波干扰。放大后的指令控制信号经C3、R9加至IC2 -1的反相输入端。
IC2为四运放集成电路MC34074。为保证各运算放大器有较大的动态范围,在各运算放大器的输入端加有适当的电压。IC2-1与L和C4组成一个有源带通滤波器,调节L使其谐振在发射载频厂。的附近。IC2 -2和VD2、VD3组成双向限幅电路。IC2-3与R1。、R2。组成比例放大器,放大后的信号经VD4等组成的检波器检出编码脉冲。然后,经组成的比例放大器放大后,加至IC1的数据输入端⑨脚。
IC1外接的阻容元件的数值,应由编码器中的阻容元件确定,以保证编码器、译码器的时基频率一致,从而可靠地进行译码。IC1的译码过程如前所述。
