图6.18所示为本小节的示OPA2350EA范电路板，左边为金手指（边缘连接器），其中以预拉线连接所要布线的端点，整个交互式走线的操作如下所示。
    ①按圃钮打开布线编辑工具栏，再按暖钮进入交互式走线状态，我们也可以按键，比较简单。
    ②指向所要走线的起点焊点，按鼠标左键，则其他预拉线暂时消失，同时出现防护罩，如图6.19所示。

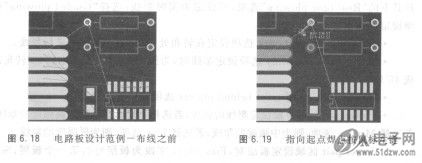

    图6.18  电路板设计范例一布线之前    图6 19  指向起点焊点按鼠标左键


    ③随光标移动，自然拉出合适的走线，同时，光标右边指示已布线长度（Rt项）与预估长度(Et项)。若要固定前一段走线，可按鼠标左键；若要改变线宽，可按（蜀键，屏幕出现图6. 20所示的对话框。
    ④直接输入线宽，再按钮关闭对话框即可。不过，所指定的线宽一定要符合设计规则所规定的范围才有效。

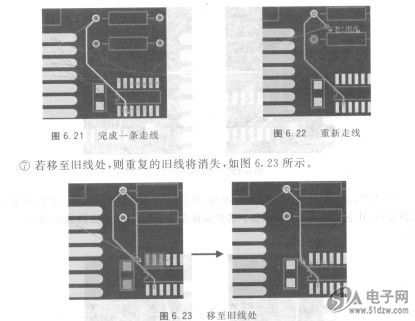

    ⑤直接指向终点，再按鼠标左键，程序将自动完成该段走线，而其他预拉线也再度出现，如图6. 21所示。这项“暂时关闭其他预拉线”的功能，是因为在选项对话框的General页里，选择了“Auto-hide unroutes for interactive actions”选项的关系。若这项功能消失，可能是没有选择这个选项的缘故。


    ⑥若要进行其他布线，可再按嗣钮或按E习键进入交互式走线状态，指向起点焊点，按鼠标左键，再移动光标，如图6. 22所示。
    ⑦若移至旧线处，则重复的旧线将消失，如图6. 23所示。
    ⑧同样地，自行移动鼠标即可拉出走线，若按鼠标左键，则可在该处新增一个节点。最后，到达终点时，再按鼠标左键，即玎完成该段走线，而原本的走线也将消失，如图6.24所示。这项移除旧线的功能，是在选项对话框的Routing页里，取消了“Allow loops when rerouting”选项的关系（默认值）。若选择了这个选项，则不会删除旧线。
