可控整流电路
发布时间:2013/4/14 14:17:53 访问次数:2756

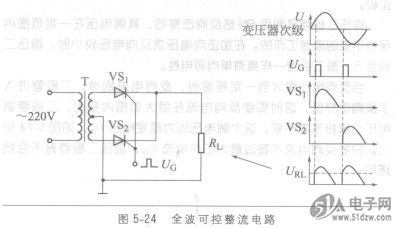

可控整流电路是指输出直流电压可以MJE13005控制的整流电路。晶闸管具有独特的可控单向导电特性,可以方便地构成可控整流电路。图5-24所示为全波可控整流电路,采用两只晶闸管VS1、VS2完成全波整流。
图5-24 全波可控整流电路
与二极管全波整流电路不同的是,晶闸管并不会自行导通。只有当控制极有正触发脉冲时,晶闸管VS1、VS2才导通进行整流,而每当交流电压过零时晶闸管关断。改变触发脉冲在交流电每半周内出现的迟早,即可改变晶闸管的导通角,从而改变了输出到负载的直流电压的大小。

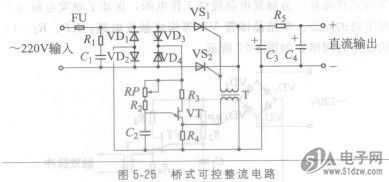

图5-25所示为桥式可控整流电路,包括晶闸管VS1、VS2与整流二极管VDi、VD2构成的可控桥式整流器,单结晶体管VT等构成的同步触发电路,电容C3、C4和电阻Rs构成的RC滤波器,RP为输出电压调节电位器。R1C1构成阻容吸收网络,与保险丝FU -起,为晶闸管提供过压、过流保护。
可控整流电路是指输出直流电压可以MJE13005控制的整流电路。晶闸管具有独特的可控单向导电特性,可以方便地构成可控整流电路。图5-24所示为全波可控整流电路,采用两只晶闸管VS1、VS2完成全波整流。
图5-24 全波可控整流电路
与二极管全波整流电路不同的是,晶闸管并不会自行导通。只有当控制极有正触发脉冲时,晶闸管VS1、VS2才导通进行整流,而每当交流电压过零时晶闸管关断。改变触发脉冲在交流电每半周内出现的迟早,即可改变晶闸管的导通角,从而改变了输出到负载的直流电压的大小。
图5-25所示为桥式可控整流电路,包括晶闸管VS1、VS2与整流二极管VDi、VD2构成的可控桥式整流器,单结晶体管VT等构成的同步触发电路,电容C3、C4和电阻Rs构成的RC滤波器,RP为输出电压调节电位器。R1C1构成阻容吸收网络,与保险丝FU -起,为晶闸管提供过压、过流保护。
