Centering区域提供等间距OPA2343EA穿越两焊点（障碍物）的设定。在此可设定自动等距穿越两焊点（障碍物）的走线数量上限，只要不超过此走线数，程序将自动进行等距调整。
    Routing to Length constraints区域
    Routing to Length constraints医域设定走线长度限制，说明如下。
    ①Accordion区域设定弹簧走线的迂回方式，说明如下。
    ·Minimum amplitude字段设定OPA2343EA弹簧走线的最小摆幅。
    ·Minimum gap字段设定弹簧走线各摆幅间的最小间距。
    ②Ignore length rules when required to compete traces选项设定若为了完成走线，可忽略走线长度的限制。
    Interactive routing区域
    Interactive routing区域设定交互式走线的选项，说明如下。
    ①Dynamically route选项设定采用动态布线（交互式走线），当进行交互式走线时，将随着光标的移动而自动转角、自动避开障碍物，建立一个没有错误的走线样板。
    ②Allow loops when rerouting选项设定进行交互式走线时，容许闭合回路走线。通常进行交互式走线时，将会自动删除闭合回路走线，避免多余的走线。
    ③Protected traces and vias when creating segments选项设定当建立走线线段时，保护走线与导孔。
    ④Allow trace necking选项设定交互式走线时，将自动采用建议线宽或目前的线宽来走线，若遇到通道太窄走不过时，可能采取90。走线。当选择本选项，则可自动缩减线宽，穿越该通道。而缩减线宽也必须符合设计规则中的最小线宽。
    ⑤Adjust trace segments around obstacle选项设定进行交互式走线时，将自动环绕过障碍物。
    ⑥Show estimated length of pin pair选项设定进行交互式走线时，显示引脚对之间的预估长度。
    ⑦Smooth adjacent segments选项设定调整走线时，将自动调整该走线，使之更平顺，如图6. 15所示。

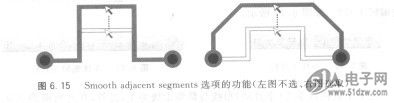

    图6. 15  Smooth adjacent segments选项的功能（左图不选、右图选取）


    ⑧Allow diagonal snap to traces迭项设定在调整走线时，将自动以45。线滑入邻近格点上，不过，必须设定为45。角走线或任意角度走线，本选项才能发挥作用。
    ⑨Push segments away from obstacles选项设定进行交互式走线时，可将障碍物推开，保持安全间距。
    ⑩Smooth traces on complete选项设定完成走线后，立即自动调整走线，使之更平顺（原本90。转角变成45。转角）。
    Plower区域设定犁线功能，也就是推线与切线，说明如下。
    ·Turn on plower选项设定打开犁线功能。
    ·Plower with pointer选项设定随光标的移动而犁线，选择本选项后，若再选择其下的“Real-time plowing”选项，可设定为实时犁线；选择“Guided plowing”选项设定采取指示线的方式犁线。
    ·Plow after corner click选项设定在转角处按鼠标左键后，才进行犁线。
    ·Plow traces smoothly选项设定犁线时，为使之更平顺，将原本的90^。转角改成45^。转角。
    ·Allow pushing of trace behind plower选项设定允许推线。
    ·Plower strength字殷设定犁线的强度，若选择High选项，则为高强度的犁线；
若选择Medium选项，则为中强度的犁线；若选择Low选项，则为低强度的犁线。
    Layer pair区域设定板层对，First layer字段为板层对的第一个板层；Sec-ond layer字段则为板层对的第二个板层。
    综上所述，PADS Router的布线选项设定几乎与PADS Layout的布线选项设定完全一样，至少完全兼容。因此，我们可将PADS Layout的布线相关设定，顺利地传递给PADS Router。
