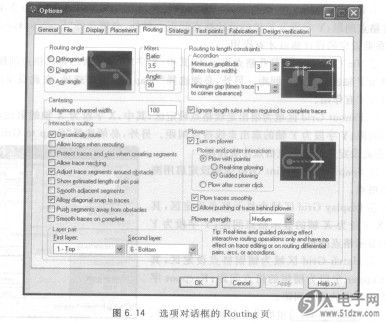

若要进行PADS Router关于布OPA2340EA/250线的设定，也是启动“Tools/()ptions- -”命令或按固钮，不过最方便的是按键，图6. 14所示为选项对话框的Rou-ting页，其中各项说明如下。
    Routing angle区域
    Routing区域提供走线角度的设定，说明如下。
    ①Orthogonal选项设定采用90。走线，选择本选项后，右边预览图案也将显示90^。走线范例。
    ②Diagonal选项设定采用45。走线，选择本选项后，右边预览图案也将显示45。走线范例。
    ③Any angle选项设定采取任意角度走线，选择本选项后，右边预览图案也将显示任意角度走线范例。


    Miters区域
    Miters区域提供走线转角的设定，说明如下。
    ①Ratio字段设定转角比例，其设定值保证转角起点与转角顶点的距离等于本字段所设定的值乘以0.5倍的线宽，与PADS Layout的设定方式一样。
    ②Angle字段设定走线转角的角度限制，角度低于设定值，将自动产生导角；角度高于设定值，将不产生导角。
