基本上，钮的功能与国钮的功能类似，都是ACPL-331J-500E标示任意角度线的尺寸，其操作方式也类似。只是在使用钮标示线段尺寸时，屏幕将出现图3.21所示的对话框，其中显示该线段的旋转角度。

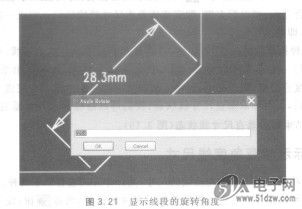

    图3 21  显示线段的旋转角度


    按钮关闭对话框，之后的操作与按圈钮标示任意角度线尺寸完全一样，结果也一样，而不会标示刚才所显示的旋转角度。
    标示夹角

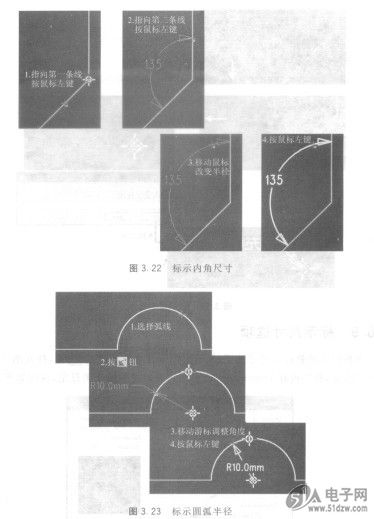

    按圈钮或先选择两线段再按豳钮，即进入标示内角尺寸状态，指向要标示内角尺寸的两线段分别按鼠标左键，即可对该对象标示内角尺寸，确定位置后按鼠标左键，即完成标示内角尺寸。标示内角尺寸后，仍在标示内角尺寸状态，我们可以继续标示内角尺寸，或按其他功能钮离开标示内角尺寸状态（图3.22）。


    标示圆弧尺寸
    按钮的功能是标示圆弧半径，其操作方式也有以下两种。
    ①第一种操作方式是先选择所要标示尺寸的圆弧线，再按豳钮，则弧线上与圆心各出现（暂时）一个十字叠圆符号（器），再移动光标即可调整半径指示线的角度。当其角度合适后，再按鼠标左键即完成此半径指示线。完成一段半径指示线的标示后，即结束标示圆弧半径状态。
    ②第二种操作方式是先接豳钮，再选择所要标示的圆弧线，则弧线上与圆心各出现（暂时）一个十字叠圆符号（器），再移动光标即可调整半径指示线的角度。当其角度合适后，再按鼠标左键即完成此半径指示线。完成一段半径指示线的标示后，仍在标示圆弧半径状态，我们可以继续标示其他圆弧线的半径指示线，或按团键结束标示圆弧半径状态（图3.23）。
