按钮的功能是标示任意角ACPL-247-500E度线的尺寸，其操作方式也有以下两种。
    ①第一种操作方式是先选择所要标示尺寸的线段，再按图钮，线段两端各出现（暂时）一个十字叠圆符号，再往平行方向移动，即可拉出其尺寸线。当其延伸长度合适后，按鼠标左键，即完成其尺寸线的标示。完成一段尺寸线的标示后，即结束标示住意角度线尺寸线状态。
    ②第二种操作方式是先按闽钮，再选择所要标示尺寸的线段，该线段两端各出现（暂时）一个十字叠圆符号（翘），再往平行方向移动，即可拉出其尺寸线。当其延伸长度合适后，按鼠标左键，即完成该尺寸线的标示。完成一段尺寸线的标示后，仍在标示任意角度线尺寸线状态，我们可以继续标示其他线段的尺寸线，或按键结束标示任意角度线尺寸线状态（图3.20）。

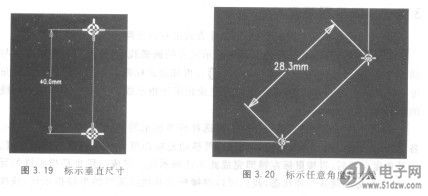

    图3. 19标示垂直尺寸
    图3 20标示任意角度尺寸线
