钮的功能是将PADS I.ogic电路图的LTC1487CS8变更设计(engineeringchange order)更新到PADS Layout设计文件里。
    钮的功能是将PADS Layout设计文件的变更设计回传并更新PADS Logic电路图。
    在此以新建PADS Layout设计文件为例，按《隧逐殛国钮，则电路图里的网络表将传至PADS Layout编辑区，而在PADS I。ogic里，PADS Layout I_ink对话框仍然开着，我们可按匹钮将它关闭，之后出现的输出窗口将显示操作的记录，如图1.6所示。

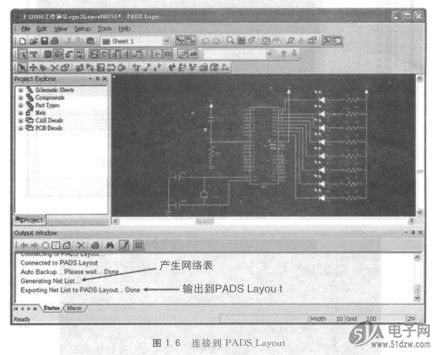

     图1.6  连接到PADS Layout
    另外，PADS Layout窗口也将被打开，电路图转移过去的元件都叠在一起，这是正常现象。而所有元件与网络都列在左边，如图1.7所示。当然，最好先按下钮，将它存档。
