首先在PADS Logic绘制MBI5026GF电路图，以图1.2所示为例，电路图绘制完成并存盘后，即可启动“Tools/PADS Layout--”命令。若目前尚未开启PADS Layout，则屏幕出现图1.3所示的对话框，否则跳至图1.4所示的对话框。
    图1.3连接PADS Layout对话框
    其中，有两个操作按钮，说明如下。
    ①本按钮针对全新的电路板设计，按下本按钮后，不但会进入PADS Layout，同时也会打开全新的电路板设计文件。
    ②本按钮针对既有的电路板设计，将电路图数据与原本的电路板设计文件连接。

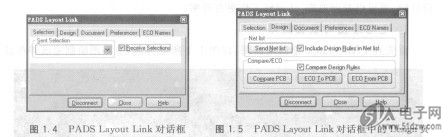

    不管是新建设计文件，还是与原有电路板设计文件连接，都会自动打开PADSLayout程序，而在PADS Logic里，将出现图1.4所示的对话框。


    在此对话框里提供五项，我们可通过Design页进行设计数据的传输，如图1.5所示。
    在Design页里分为Net list及ComparelECO两个部分，Net list部分是针对尚未有PADS Layout设计文件的全新设计；而Compare/ECO部分是针对已有PADS Layout设计文件的更新或比对设计，其中各项的功能说明如下。
    ①‘匦翻疆豳钮的功能是将PADS Logic电路图的网络表传输到PADS Lay-out设计文件，而按钮右边的“Include Design Rules in Net list”选项是将电路图里所制定的设计规则一并放入网络表，并传人PADS I。ayout。按下此按钮后，在PADS Layout窗口中，一堆元件与网络将出现在编辑区里。
    ②Compare Design Rules选项的功能是设定进行PADS Logic电路图与PADS I。ayout设计文件中的设计规则的比对。
    ③匿蕊黔熙纠钮的功能是将PADS Logic电路图的数据与PADS Layout设计文件中的数据进行比对。
