当有人来到门前时，热释电传感AD587SQ器将检测到的人体辐射红外线转变为电信号，送人BISSOO01进行两级放大、双向鉴幅等处理后，由IC1的第2脚输出高电平触发脉冲，触发Di、D2等构成的单稳态触发器翻转进入延时状态。D2输出端的高电平作为触发电压，经电阻R2触发单向晶闸管VS导通，照明灯EL点亮，如图4-5方框图所示。
    图4-5  感应式自动照明灯方框图


    单稳态触发器延时结束后，D2输出端变为“O”电平，单向晶闸管VS因无触发电压而在交流电过零时截止，照明灯EI。熄灭。
    恒温控制电路

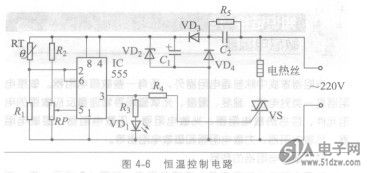

    图4-6所示为恒温控制电路，可以控制电热毯等电热器具自动保持恒定温度。555时基电路lC构成阈值可调的施密特触发器。RT是负温度系数热敏电阻，安装在电热毯上，用于检测电热毯温度。
