检测电路采用热释电式红外TIP3055探测头BH9402。热释电式红外探测头是一种被动式红外检测器件，能以非接触方式检测出人体发出的红外辐射，并将其转化为电信号输出。同时，热释电式红外探测头还能够有效地抑制人体辐射波长以外的红外光和可见光的干扰。具有可靠性高、使用简单方便、体积小、重量轻的特点。

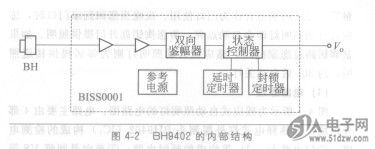

    热释电式红外探测头BH9402的内部结构如图4-2所示。包括热释电红外传感器、高输入阻抗运算放大器、双向鉴幅器、状态控制器、延迟时间定时器、封锁时间定时器和参考电源电路等。除热释电红外传感器BH外，其余主要电路均包含在一块BISSOO01数模混合集成电路内，缩小了体积，提高了工作的可靠性。
