晶体二极管的主SG3525ADWR2G要作用是整流、
    1．半波整流图1-20检测硅二极管检波和开关。
    晶体二极管具有整流作用。图1-21所示为半波整流电路，由于二极管的单向导电特性，在交流电压正半周时二AC 220
极管VD导通，有输出。在交流电压负半周时二极管VD截止，无输出。经二极管VD整流出来的脉动电压再经RC滤波器滤波后即为直流电压。


    2．全波整流
    图1-22所示为正半周时桥式全波整流电路。当交流电正半周时，电流，经VD：、负载R、VD。形成回路，负载上电压U。为上正下负。
    当交流电负半周时，电流，经VD，、负载R、VD．形成回路，负载上电压U。仍为上正下负，如图1-23所示，实现了全波整流。使用全桥整流堆，可以简化整流电路的结构。


    3．检波电路

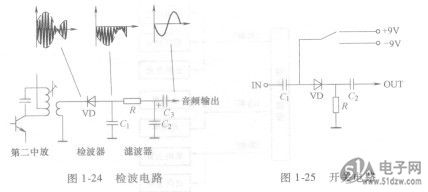

    晶体二极管具有检波作用。图1-24所示为超外差收音机检波电路，第二中放输出的调幅波加到二极管VD负极，其负半周通过了二极管（正半周被截止），再由RC滤波器滤除其中的高频成分，输出的就是调制在载波上的音频信号，这个过程称为检波。


    4．开关电路
    晶体二极管具有开关作用。图1-25所示开关电路中，当二极管VD正极接+9V时，VD导通，输入端(IN)信号可以通过二极管VD到达输出端( OUT)。当二极管VD正极接- 9V时，VD截止，输入端(IN)与输出端( OUT)之间的通路被切断。
