实验系统介绍

发布时间:2013/3/2 20:25:26 访问次数:535

    实验研究是在南京大学混响RSM485CT室中进行的。南京大学混响室尺寸7. 3m×5.9mX5.2m,混响室内配备有双锥型旋转扩散体,转速从0~22 r/min可调,扩散体如图1所示。
    测量仪器为Norsonic 840实时分析仪;测量传声器,其灵敏度为47.8mV/Pa;声源为LAX音箱,使用LAX双声道功放。

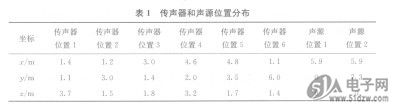

    首先为了能够方便地记录和表示传声器和声源的位置,需要建立笛卡儿坐标系。实际使用的坐标系以混响室进门左下角的墙角为原点,分别以该墙角的三条棱的方向为z轴、y轴和z轴方向建立。测量混响时间时,一种声源与传声器位置的组合对应一条空间独立测量的衰变曲线。根据混响室中吸声系数测量的国家标准[43的要求,测量混响时间时,至少需要12条空间独立测量的衰变曲线,且传声器位置数至少为3,声源位置数至少为2。传声器位置之间距离至少为1. 5m,声源与传声器之间的距离至少为2m,传声器距离房间任何表面和试件至少Im。在实际测量时传声器位置数选为6,声源位置数为2。在上述的直角坐标系中,没有特殊说明时,传声器和声源的位置分布如表1所示。



    实验研究是在南京大学混响RSM485CT室中进行的。南京大学混响室尺寸7. 3m×5.9mX5.2m,混响室内配备有双锥型旋转扩散体,转速从0~22 r/min可调,扩散体如图1所示。
    测量仪器为Norsonic 840实时分析仪;测量传声器,其灵敏度为47.8mV/Pa;声源为LAX音箱,使用LAX双声道功放。
    首先为了能够方便地记录和表示传声器和声源的位置,需要建立笛卡儿坐标系。实际使用的坐标系以混响室进门左下角的墙角为原点,分别以该墙角的三条棱的方向为z轴、y轴和z轴方向建立。测量混响时间时,一种声源与传声器位置的组合对应一条空间独立测量的衰变曲线。根据混响室中吸声系数测量的国家标准[43的要求,测量混响时间时,至少需要12条空间独立测量的衰变曲线,且传声器位置数至少为3,声源位置数至少为2。传声器位置之间距离至少为1. 5m,声源与传声器之间的距离至少为2m,传声器距离房间任何表面和试件至少Im。在实际测量时传声器位置数选为6,声源位置数为2。在上述的直角坐标系中,没有特殊说明时,传声器和声源的位置分布如表1所示。
