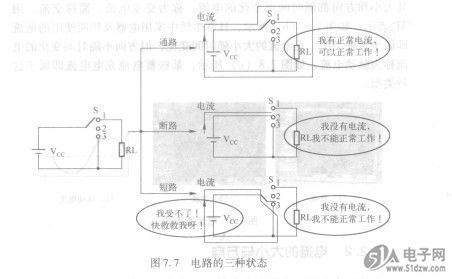

电路的工作情况如何？可以用电路ATMEGA164P-20AU状态来表示，电路的三种状态如图7.7所示。
    ①通路（闭路）：电源与负载接通，电路中有正常的电流通过，电气设备获得一定的电压和电功率。如图7.7中开关S置于“1”上。必须注意，处于通路状态的各种电气设备的电压、电流、功率等不能超过其额定值。


    图7.7电路的三种状态
    ②断路（开路）：电路断开，电路中无电流通过，又称空载状态。如图7.7中所示，开关S置于“2”上。实际中，电气设备之间、电气设备与导线之间接触不良也会使电路处于断路状态。
    ③短路：电源两端未经负载直接由导线相连接。如图7.7中所示，开关S置于“3”上。此时，电路中电流过大，对电源来说属于严重过载，导致烧坏电源或其他设备，所以通常要在电路中安装熔断器（保险丝）等保护装置，严防电路发生意外短路。
