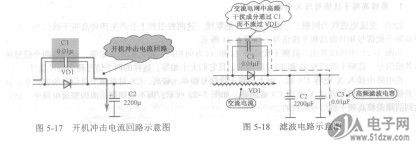

这一电路保护原理是：在电0603ESDA-MLP7源开关（电路中未画出）接通时，由于电容Cl内部原先没有电荷，Cl两根引脚之间电压为OV，Cl相当于短路，这样，开机瞬间的最大电流（冲击电流）通过Cl对滤波电容C2充电，如图5-17所示是开机时冲击电流回路示意图。这样，开机时最大的冲击电流没有流过整流二极管VD1，从而达到了保护VD1的目的。开机之后，Cl内部很快充到了足够的电荷，这时Cl相当于开路，由VD1对交流电进行整流。


    如果交流电网中存在高频干扰，这一干扰成分通过VD1的整流而窜入整流电路输出电流之中，如图5-18所示。加入小电容Cl之后，由于高频干扰的频率高，Cl对它的容抗很小，高频干扰成分直接通过Cl（而不通过VD1整流），被滤波电路中的高频电容C3滤掉，这样，消除了交流电网中的高频干扰，达到净化直流输出电压的目的。
