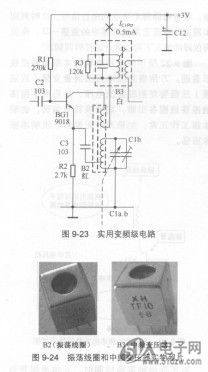

图9-23所示是本章收音机套件中EPM3064ATC100-7N的实用变频级电路。电路中，BG1（过去电路中的三极管用BG表示）为变频管，B2为振荡线圈，B3为中频变压器，Cla．b是双联中的振荡联。
    1.振荡线圈和中频变压器判别本机振荡器是否振荡方法收音机的本机振荡器（简称本振）不能振
    图9-24所示是本章收音机套件中的振荡线圈和中频变压器实物照片。
    收音机中的振荡线圈和中频变压器的外形特征与内部线圈结构相似，通常通过磁帽的颜色来分辨，磁帽为红色是振荡线圈，磁帽为白色为第一中频变压器。


    2．变频级直流电路分析
    (1)集电极直流电路分析。直流工作电压+V经过第一中频变压器B3初级绕组和振荡线圈加到BG1管集电极，构成了BG1管直流电路。
    (2)发射极直流电路分析。BG1管发射极通过电阻R2接地，构成BG1管发射极直流电路。
    (3)基极偏置电路分析。电阻Rl接在BG1管基极与直流电压+3V之间，它构成典型的固定式偏置电路。
    这样三极管BG1具备了工作的直流电流条件，可以进入振荡和变频工作状态。改变电阻Rl的阻值大小，就能改变三极管BG1静态工作电流，从而能够改变变频级的工作状态，即能改变收音机输出信号大小。
