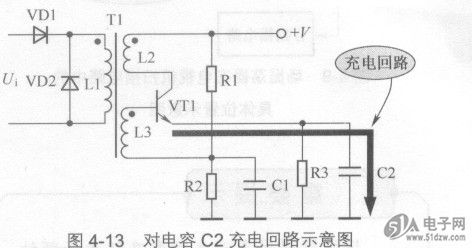

脉冲后沿阶段。随着电容C2土充电UC3843BD电压的升高，VT1发射极电压升高，导致VT1基极与发射极之间正向偏置电压下降。在2时刻因VT1基极和发射极之间正向电压太小，VT1从饱和状态退回到放大状态，并且VT1基极电流下降，其集电极电流下降。
    此时VT1集电极上的振荡信号电压为正，即L2的下端为正，L2的上端为负。根据同名端标记可知，此时L3的上端振荡信号电压为负，即VT1基极振荡信号电压为负（说明基极信号电压在下降），导致VT1基极电流进一步下降，可见这是正反馈过程。
    通过正反馈，VT1很快从饱和状态转为截止状态，即在3时刻VT1进入了截止状态。
    在2～3时刻内，VT1集电极电流从很大下降到很小，见屁波形中2～3段；VT1集电极电压从低电位突变到高电位，见Uc波形
中2～3段；VT1发射极电压因电容C2两端电压不能突变而基本不变，见魄波形中2～3段。
    间歇阶段。从3时刻起，VT1处于截止状态，没有发射极电流输出，对电容C2充电结束。电容C2上已经充到的电压通过电阻R3放电，在C2放电期间，VTl -直处于截止状态。图4-14所示是电容C2放电回路示意图。

    随着C2放电的进行，C2上的电压在下降，即VT1发射极电压下降，使VT1基极与发射极之间正向电压上升。
    在4时刻，VT1基极与发射极之间又获得足够的正向电压而再度导通，VT1进入第二周期的振荡。
    在3～4时刻内，VTl -直处于截止状态，所以集电极电流为零，见lC波形中的3～4段；VT1集电极电压因VT1处于截止状态而为高电位，见Uc波形中的3～4段；VT1发射极电压因电容C2的放电而逐渐减小，见UE波形中的3～4段。
