脉冲前沿阶段以VT1饱和导通而结束，进入脉冲IRF530NPBF的平顶阶段。

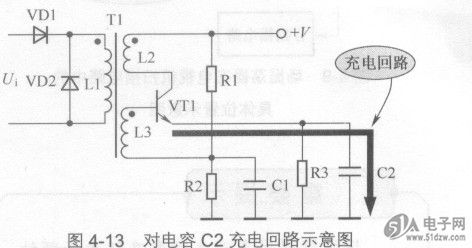

    由于VT1电流很大，它的发射极电流开始对电容C2充电，使C2上的电压上升，即VT1发射极电压在升高。图4-13所示是对电容C2充电回路示意图。


    在对C2充电期间，VT1集电极电流大，见如波形中1～2段；VT1集电极电压Uc仍然为低电位，见酞波形中1～2段；VT1发
射极电压在升高，见UE波形中的l～2段。

    说明关于同步分离级电路主要说明以下几点。
    (1)它是一级幅度分离电路，其作用是从全电视信号中取出复合同步信号，再送到行、场扫描电路中。
    (2)当输入同步分离级的全电视信号极性不同时，同步分离管的极性是不同的。当输入正极性的全电视信号时，要求采用PNP型的分离管；当输入负极性的全电视信号时，要采用NPN型的分离管。
    (3)前面介绍的同步分离电路中，分离管是在同步信号出现时才导通，没有同步信号时分离管是不能导通的，这种同步分离电路称为正向分离电路。这是目前黑白电视机中常用的分离电路，具有工作稳定、输出脉冲信号的前沿延迟小等优点。
    (4)同步放大电路用来放大和整形复合同步信号，这样可以改善同步性能。过场振荡器及锯齿波形成电路可直接得到所需
要的锯齿波场扫描波形。
