EWB的工作界面
发布时间:2012/9/19 19:30:40 访问次数:783
1．EWB的主窗口

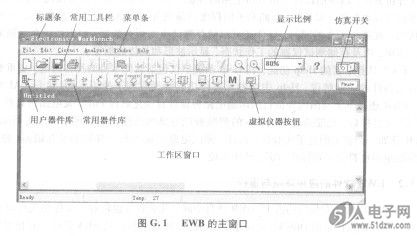

启动EWB 5.0后，可以看到其A198S11TDF主窗口如图G．1所示。主窗口中最大的区域是电路工作区，在该区域可以创建电路和测试电路。工作区的上方分别是菜单栏、工具栏以及元器件与仪器库栏。从菜单栏可以选择电路连接和实验所需的各种命令。工具栏包含了常用的操作命令按钮。元器件与仪器库栏包含了电路实验所需的各种模拟和数字元器件以及测试仪器。通过操作鼠标即可方便地使用各种命令和实验设备。按下“启动／停止”开关或“暂(rf/恢复”按钮，即可进行实验(仿真)。
2．EWB的工具栏

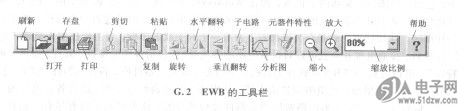

EWB的工具栏如图G．2所示。
1．EWB的主窗口
启动EWB 5.0后，可以看到其A198S11TDF主窗口如图G．1所示。主窗口中最大的区域是电路工作区，在该区域可以创建电路和测试电路。工作区的上方分别是菜单栏、工具栏以及元器件与仪器库栏。从菜单栏可以选择电路连接和实验所需的各种命令。工具栏包含了常用的操作命令按钮。元器件与仪器库栏包含了电路实验所需的各种模拟和数字元器件以及测试仪器。通过操作鼠标即可方便地使用各种命令和实验设备。按下“启动／停止”开关或“暂(rf/恢复”按钮，即可进行实验(仿真)。
2．EWB的工具栏
EWB的工具栏如图G．2所示。
