1．实验目的
    (1)了解集成功率放X1226SZ大电路的工作原理。
    (2)掌握集成功率放大电路的设计方法。
    (3)掌握集成功率放大电路的应用。
    2．实验电路与说明

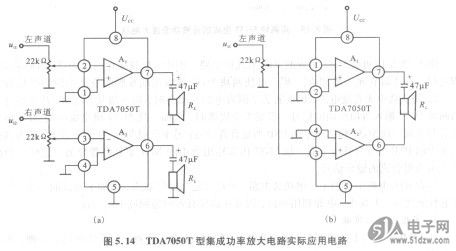

    TDA7050T型集成功率放大电路实际应用电路
    袖珍式放音机、收音机、便携式收录机等，为了实现整机小型化，需要低电压音频功率放大电路。荷兰菲利浦公司生产的TDA7050T集成功率放大电路外形尺寸小，外接元件少，可用来组装薄型收音机和收录机。其接线图如图5.14所示。
    TDA7050T的外形为8脚扁平塑料封装。图5.14(a)为立体声工作状态，外接元件只有两只47 IiF电解电容，电压增益为26dB，当Ucc=3V，RL=32n时，最大输出功率POM=36mW。两个22kQ电位计用于音量调节。
    图5.14(b)为BTL工作状态，无须外接元件，当Ucc=3V  R=32Q时，最大输出功率POM=140mW，电压增益为32dB。22kQ电位计用于音量调节。
