降压型开关电源ADC0804LCN有时也称为降压型DC-DC变换器。
    给低通滤波器输入方波

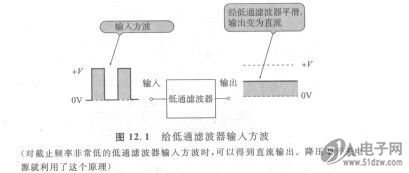

    图12.1表示给低通滤波器输入方波时的情况。如果一个低通滤波器的截止频率比输入信号频率低很多，当给它输入方波信号时，由于方波被低通滤波器平滑，所以输出信号变成了直流（只有微小的脉流）。
    降压型开关电源是把输入的直流信号转换成方波，再把这个方波经低通滤波器平滑，又得到直流信号的电路。之所以通过这样复杂的过程来降低电压是为了减少电压变换时的损失。

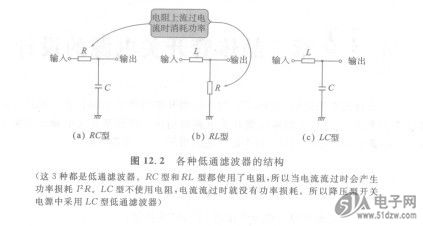

    图12.2是各种低通滤波器的结构。其中RC型和RL型接入了电阻，所以当流过电流时会消耗功率。在处理大电流的电源电路中，低通滤波器产生的许多功率被损耗了。

    LC型不使用电阻，所以不产生功率的损耗(L和C的功率损耗为零)。因此降压型开关电源中采用LC型低通滤波器。
