常用的无源电压探头MDV321都有一个补偿调节电容，以适合不同的示波器，在初次测量前必须进行校准，否则将严重影响波形的显示。
    第一步，开启示波器，并让示波器热机一段时间。有的数字示波器在热机后期需要执行自校准程序。
    第二步，将探头安装上示波器，并连接示波器上的测试校准信号点，调节适当的时基和电压幅度，使示波器显示出稳定的方波波形，一般一屏显示两个周期的方波信号为好。对于比较现代一点的数字示波器，可以按下自动设置键，让示波器自动选择适合的挡位。

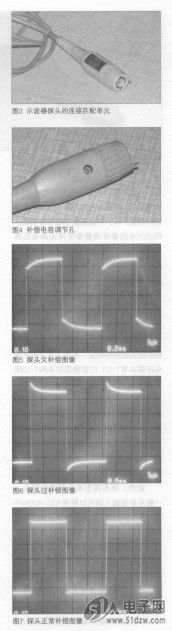

    第三步，用无感调节器转动探头根部的补偿电容，使示波器显示出理想的方波。图片中依次是探头欠补偿见图5）、过补偿（见图6）、正常补偿时（见图7）的波形显示。
    对于固定搭配的机器探头，一次校准好后不必每次使用都进行重复校准。示波器探头的带宽
    探头与示波器一样都具有带宽限制，带宽也是评价探头性能的首要指标。探头的带宽源于探头的输入电容，带宽越宽，输入电容越小。一副100MHz的无源探头的输入电容在18pF左右，一副500MHz的无源探头的输入电容在10pF左右，一副超1.5GHz的有源探头的输入电容不足1pF。探头的输入电容会与示波器的输入电容相加，等效增加了示波器测量系统的输入电容，直接影响了信号上升时间和带宽。同样一台100MHz的示波器，为它分别配上一副100MHz和一副500MH带宽的探头，分别构成洌试系统，其实际工作带宽是有一定差异的。带宽不足会使测量信号的幅度偏小，增加测试的误差。搭配示波器探头时，至少要选择与示波器带宽相当的探头，若有条件使用更高带宽的探头更好（只是带宽越宽的探头，价格也越高）。由于探头在实际制作过程中牵涉到材料结构的分布电容问题，所以探头的输入电容不能无限减小，无源探头做到500MHz带宽已经相当不易了。要进一步提升带宽，减小输入电容，就需另辟蹊径，采用电阻分压法或者采用有源结构。
    探头的输入电阻与负载效应
    正规的探头与示波器一样，都会标注输入电阻。示波器测量会给被测电路带来额外的负载，它所导致的影响称为负载效应。电路会将测试仪器作为负载处理，如果仪器阻抗偏低，给被测电路增加的负载较大，轻则会使信号测量数值偏小，严重的则会影响被测电路的正常工作。在并联型的测试中，并入的测试仪器阻抗越高，对被测电路的影响越小。
    一般示波器端口的阻抗为1MQ，通过安装一套1：10的常规无源电压探头，就能获得10M Q的输入阻抗。高输入阻抗可以减小示波器探头的负载效应，减小对被测电路的影响，并提高信号幅度测量的准确度。对于测量一些幅度很小的信号，衰减型探头就不适用了，有时不得不使用1：1的探头，这时，负载效应就会比较明显。
