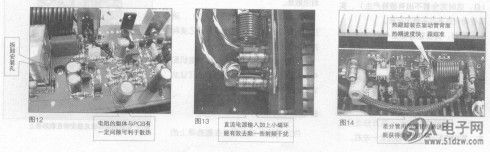

在设计PCB时候预留好方便TLV5617AID拆卸的安装孔（图12），各功能块的PCB均用插件或螺丝固定，所以机器非常容易分开调试和测试。电阻在安装时要有意离开PCB-段距离，以利于散热。直流电源从电源板引出接到功放模块时，加入小磁环滤除一部分射频干扰(图13)。
    差分对管用热缩管包裹，以利于迸行热耦合（图14）。偏置电路的热补偿管与驱动管背靠背安装，这样热耦合速度快，跟踪过程更准确。


    调试过程
    古人云：“工欲善其事，必先利其器。”检测工具就是电子设计师的眼睛。为此我
收集了一些二手仪器，它们在我的业余制作中发挥着余热（图15）。
    开机测试中点，一个声道为-1.9mV上下，另一声道为一2.4mV上下，还算不错。出现小幅偏移是热耦合误差及镜像恒流管VT24.VT25基极电流误差，我们看到的是一边倒的负电压，并不是管子不配对引起的。
    经过优化走线和减小地环路，最终在(20Hz～200kHz)甲类工作时左、右声道的底噪为0.058～0.068mV。乙类工作时控制在0.048—0.049mV。

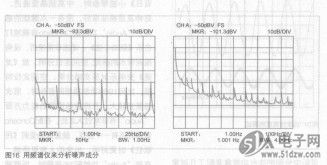

    再用频谱仪来分析这些噪声成分，见到的噪声多为电源工频及谐波串入到信号中(图16)。
    其实这个噪声量是很小的，也只能通过频谱仪观察到，实际上把功放接灵敏度在lOOdB以上的全频音箱时，贴着扬声器都听不到任何噪声，包括高频的“嘶嘶”声。当然人的追求无止境，这也算是一种精神上的向往吧！
    测甲类放大器工作时，功率管射极O.1Q电阻压降为152mV，电流约为1.5A，符合设计要求。经过反复调整，乙类最佳静态工作电流为18mA。
