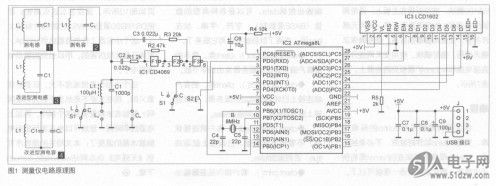

测量仪电路如图1所示。电路Z8018008FSC由LC振荡电路、单片机电路、显示电路等部分组成。
CD4069是刚E门CMOS集成电路,其中非门F1、F2和C2、R1、R2等组成两级放大电路。第级放大电路中,R2是负反馈偏置电阻,将F1输出端的直流电位钳制在VCC/2,使F1工作在线性放大区域。第二级放大电路没有加反馈电阻,直接用第一级放大电路输出的直流电压作偏置电压,以提高放大器的增益。放大电路通过正反馈回路R3、G3与L1、C1谐振电路一起组成正弦波振荡电路,非门F3用于信号整形,把F2输出的正弦波转换成矩形波输入到单片机ATmega8的Tl脚,由单片机进行脉j中计数,从而测出LC回路的谐振频率。通过单片机对数据进行计算处理后,由LCD1602液晶屏显示测量结果。
S1为测量转换开关,当9转向L时测量电感,转向C时测量电容。S2是归0按钮。
LCD1602采用4线制传递数据,只使用了数据端口D4~D7。
当开关Sl在电容挡但没有测量电容Cx,或在电感挡并且用短路线代替Lx时,电路的振荡频率约为503kHz,我们把这个频率称为基准频率。测试电容或电感时,被测试元件的电容量或电感量越大,对应的振荡频率越低。当被测电容的电容量为lOuF(或电感的电感量为1H)时,对应的振荡频率约为5.03kHz。
电阻R5的阻值控制LCD1602滚晶屏的对比度,R5阻值越小,液晶屏对比度越大。LED一和LED+是液晶屏背光发光二极管的供电端口。
测量仪电路如图1所示。电路Z8018008FSC由LC振荡电路、单片机电路、显示电路等部分组成。
CD4069是刚E门CMOS集成电路,其中非门F1、F2和C2、R1、R2等组成两级放大电路。第级放大电路中,R2是负反馈偏置电阻,将F1输出端的直流电位钳制在VCC/2,使F1工作在线性放大区域。第二级放大电路没有加反馈电阻,直接用第一级放大电路输出的直流电压作偏置电压,以提高放大器的增益。放大电路通过正反馈回路R3、G3与L1、C1谐振电路一起组成正弦波振荡电路,非门F3用于信号整形,把F2输出的正弦波转换成矩形波输入到单片机ATmega8的Tl脚,由单片机进行脉j中计数,从而测出LC回路的谐振频率。通过单片机对数据进行计算处理后,由LCD1602液晶屏显示测量结果。
S1为测量转换开关,当9转向L时测量电感,转向C时测量电容。S2是归0按钮。
LCD1602采用4线制传递数据,只使用了数据端口D4~D7。
当开关Sl在电容挡但没有测量电容Cx,或在电感挡并且用短路线代替Lx时,电路的振荡频率约为503kHz,我们把这个频率称为基准频率。测试电容或电感时,被测试元件的电容量或电感量越大,对应的振荡频率越低。当被测电容的电容量为lOuF(或电感的电感量为1H)时,对应的振荡频率约为5.03kHz。
电阻R5的阻值控制LCD1602滚晶屏的对比度,R5阻值越小,液晶屏对比度越大。LED一和LED+是液晶屏背光发光二极管的供电端口。
