开关晶体管的电流波形
发布时间:2012/5/31 19:30:36 访问次数:699

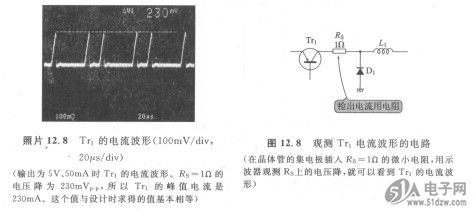

照片12.8是在Tri的集A316J/HCPL-316J电极插入Rs一1Q的微小电阻（参见图12.8）时所观测到的电压降波形（输出电流为50mA）。这时的电压降为230mVP-P，所以Tr1的集屯极电流为230mApeak(=230mVP-P/1Q)。
电路设计时估计Tri的峰值电流为210mA，所以与计算值基本一致。这个峰值电流是经LC滤波器平均化后的输出电流。
照片12.8是在Tri的集A316J/HCPL-316J电极插入Rs一1Q的微小电阻（参见图12.8）时所观测到的电压降波形（输出电流为50mA）。这时的电压降为230mVP-P，所以Tr1的集屯极电流为230mApeak(=230mVP-P/1Q)。
电路设计时估计Tri的峰值电流为210mA，所以与计算值基本一致。这个峰值电流是经LC滤波器平均化后的输出电流。
