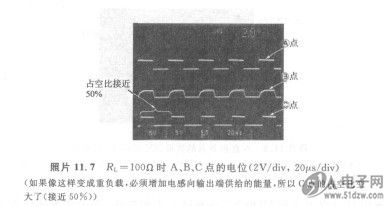

顺便指出，照片11.7是把负载1SV314电阻RL改变为100\Q,时(负载电流为50mA)A、B、C点的波形。可以看出，为了增大负载电流大必须积蓄更多的电感能量，所以C点的占空比增大到接近50%。因此从这个电路的开关控制方式来说，与其说是图11.5(b)的方式还不如说更接近图11.5(a)的方式。改变占空比的方式是一种更高级的方式，似乎更受关注。

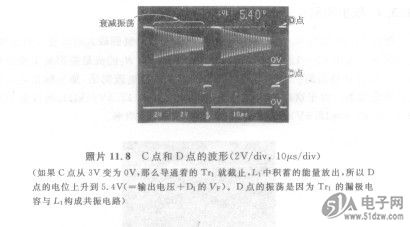

    照片11.8是C点和Tri的漏极D点的波形。当C点处于H电平(=3V)时Tr．导通，所以D点是OV。接着，由于C点从H电平变为L电平时Tri截止，所以电感积蓄的能量放出，D点的电位上升到5.4V。由于Di的正向电压降约为0.4V．所以这时的输出电压是5V。在照片11.8的D点还看到了衰减振荡的波形。这是因为从漏极看到的Tri的电容与Li构成振荡电路，当Di截止后残存在Li中的电流在这个振荡电路中作衰减振荡的缘故（由于Li含有电阻成分，所以振荡徐徐衰减）。
