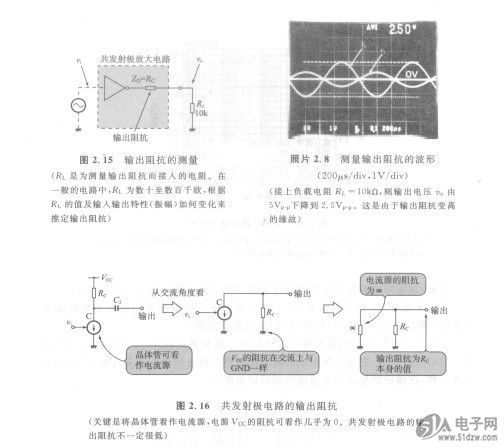

图2. 15表示测量输出阻抗的方法。它是在输DM115B出端接上负载电阻R。来测量输出振幅RL，然后与无负载(RL≈oo)时的输出振幅做比较来求输出阻抗的方法。这是因为，VO为无负载时的输出振幅用Zo与RL进行分压之后的值。
    照片2.8表示出设vi=1VP-P(lkHz)、RL =lokfl时的输出波形。在无负裁时，如照片2.2所示，AV5=5VP-P，但是RL-lokQ时，VO=2.5VP-P(为无负载时的1/2)。
    因此，ZO值与RL相等，即知道为Zo一10 kQ。这个值为集电极电阻Rc本身的值。
    如图2.16所示，如改变对晶体管的看法，则可以认为是由输入信号控制的电流源。因此，由输出端看到的该电路的阻抗为Rc与电流源并联连接的值（电源的阻抗是OQ，与GND相同）。
    然而，所谓电流源，是指即使负载变化，其电流也是不改变的。可以认为内部阻抗是无限大。所以，由输出端看到的阻抗（即输出阻抗）为Rc本身。
