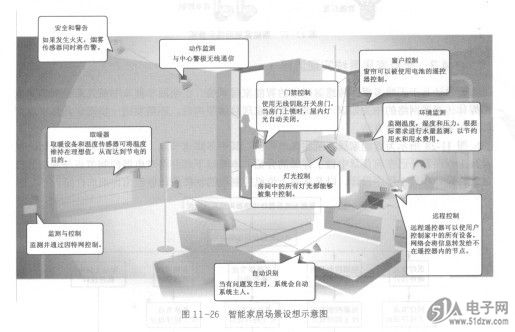

在明确了整个网络拓扑结构的基础上，要完成G1393P11U智能家居系统的设计还必须对将要实现的场景进行一个整体的建模。图11-26给出的是TI公司在《基于ZigBee标准的无线通信概述》(ZigBeeTM Wireless Communications Overview) [24]-文中，对于ZigBee网络在智能家居中的应用提出的一个设想场景。

    本例选取其中关键部分来实现一个稍微简化的智能家居系统，其主要包括遥控器（remote control，即星形结构中的中心节点）、灯光控制节点(lighting control)、风扇控制节点、身份识别节点(automatic notification)、音乐控制节点这几类节点，其中灯光控制节点、风扇控制节点、音乐控制节点由于硬件设计相似，并且片上固件程序相当，故统称为屯器控制节点。同时要求所有这些节点都具有温度获取和电压获取这两种基本的传感功能。
    中心节点可以由用户随身携带，其他效应节点可通过接收到的无线信号的强弱来判断用户的位置，从而进行智能控制；用户也可以将此节点连入到与PC机等上位机相连的座子上，并能通过一个更为友好、美观的界面来发布各种命令，以得到智能家居场景下更完整、更多的功能（包括传感数据获取、移动代理发布等功能）。图11-27所示为智能家居网络示意图，与图11-26相比有所简化。
