在无线多媒体传感器节点的图像采集 NUP4304MR6T1G与获取时序中，VSYNC信号线是垂直同步脉冲序列，节点每输出一帧图像，VSYNC信号线就将输出一个脉冲信号；HREF信号线是水平有效数据输出端口，即当HREF为高电平，Y端口输出的数据有效；PCLK控制图像传感器的像素时钟，每个上升沿输出一个像素的信息；Y和UV端口是信息量化后的输出端口，Y端口输出的序列是G，G，G，G，…，小，端口输出的序列是B，R，B，R，…。G表示绿色信息的量化值，B表示蓝色信息的量化值，R表示红色信息的量化值。

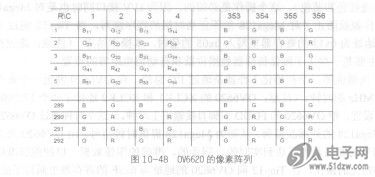

    图10-48所示为OV66620的像素点阵列，Bl1为图像传感器第一行第一列的像素值，该像素点只记录蓝色信息；G12为图像传感器的第一行第二列的像素值，该像素点只记录绿色信息。相邻的4个像素点包含完整的RGB信息，可以还原成图像的一个像素点。

    当I2C寄存器COMC[5l=1时，传感器的像素数设定为176×144时，Y信道和UV信道输出的数据格式如下。
第一个周期：Y和UV输出的数据是不确定的
第二个周期：
    Y信道输出：G21G12G23G14． -
    UV信道输出：B11R22813R24．．.
第三个周朔：
    Y信道输出：G21G32G23G34． -
    UV信道输出：B31R22833R24．- -
每一行数据输出两次。
    为节省带宽，每个像素点的值只取高4位，相邻的两个像素点通过数据变换合成一个8位的数据，通过串口传到上位机。变换好的数据格式为
    G21Gll.G22G12. G23G13. G24G14.-图像传感器输出的原始数据总共176行，144列，变换后的数据88行，144列。图像还原时可取相邻的4个像素点，根据RGB值查找颜色的映射表可以还原出具体的颜色值。由于人眼对绿光比较敏感，相邻的4个像素点的2个绿色值可以取均值。
