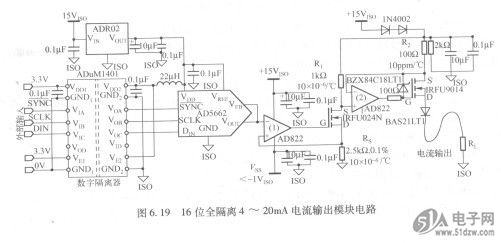

采用AD5662 DAC、ADuM1401数字隔离器和外部放大器的16位全隔离4～20mA电流输出模块电路如图6. 19所示。该电路适合需要提供4～20mA电流输出范围的过程控制可编程逻辑控制器( PLC)、分布式控制系统(DCS)模块和发射器。AD5662 nanoDAC⑧是一款5V、16位DAC，采用SOT-23封装。ADuM1401四通道数字隔离器则提供微控制器与DAC之间所需的全部信号隔离。本电路还含有标准外部保护功能，且经过测试和验证，完全符合IEC 61000标准。10D331K


    对于工业控制模块，模拟输出电流范围通常为4～20mA或0～20mA。AD5662提供0～SV输出，可以设置流过检测电阻R。的电流，也可以确定流过R．的电流。利用运算放大器AD822（第二级），该电流镜像(10 x)到R2。该电流镜的第一级需要以OV输人工作，确保当DAC以零电平输出工作时无死区。这就要求AD822的负电源电压至少为-1V，使得AD822的第一级输出具有充足的裕量。第二级的两个二极管与正电源串联，用于确保第二级的输出电压不会到达AD822的正供电轨。FET的输出同样受到一个串联二极管的保护。请注意，该串联二极管会增加电路的功耗，这在一些应用中可能会成为问题。
    基准电压源ADR02的温度漂移最大值为9×10 -6／OC。它的输入电压范围最高达36V。
    ADuM1401是一款采用ADI公司iCoupler@技术的四通道数字隔离器。它可用来在AD5662与系统微控制器之间实现隔离，隔离额定值为2.SkV（均方根值）。可以用三条线( SYNC、SCLK、DIN)将标准SPI接口与AD5662相连。
    电路还含有外部保护功能（如标准保护二极管和TVS器件等），符合IEC 61000栎准。
