双极性电压输出电路
发布时间:2012/2/29 19:54:48 访问次数:2397

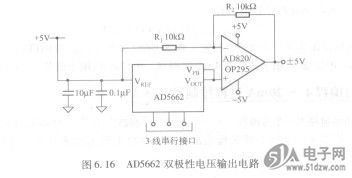

AD5662双极性电压输出电路如图6. 16所示。 10D330K
AD5662属于nano DAC@系列,是一款低成本、低功耗、单通道、16位、缓冲电压输出、保证单调性的DAC。该器件内置一个上电复位电路,确保DAC输出上电至OV或中间电平,并保持该电平,直到执行一次有效的写操作为止。该器件采用2.7~5. SV电源供电,电流为250pA,3V时典型功耗为0.35mW,SV时为0.7mW,因而特别适合便携式电池供电应用。在省电模式下,3V时DAC的典型功耗为50nA,SV时为200nA,并提供软件可选输出负载。
AD5662采用多功能三线式串行接口,能够以最高30MHz的时钟速率工作,并与标准SPITM、QSPITM、MICROWIRE’Ⅲ、DSP接口标准兼容。它内置片内精密输出放大器,能够实现轨到轨输出摆幅。
AD5662双极性电压输出电路如图6. 16所示。 10D330K
AD5662属于nano DAC@系列,是一款低成本、低功耗、单通道、16位、缓冲电压输出、保证单调性的DAC。该器件内置一个上电复位电路,确保DAC输出上电至OV或中间电平,并保持该电平,直到执行一次有效的写操作为止。该器件采用2.7~5. SV电源供电,电流为250pA,3V时典型功耗为0.35mW,SV时为0.7mW,因而特别适合便携式电池供电应用。在省电模式下,3V时DAC的典型功耗为50nA,SV时为200nA,并提供软件可选输出负载。
AD5662采用多功能三线式串行接口,能够以最高30MHz的时钟速率工作,并与标准SPITM、QSPITM、MICROWIRE’Ⅲ、DSP接口标准兼容。它内置片内精密输出放大器,能够实现轨到轨输出摆幅。
