低功耗接口电路设计
发布时间:2012/2/24 19:05:22 访问次数:550

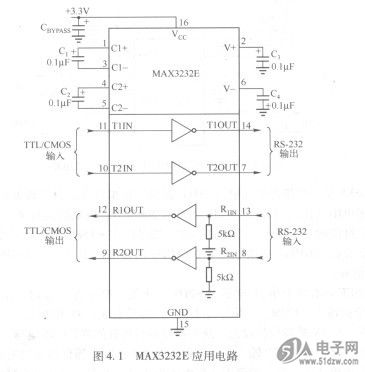

采用MAX3232E构成的lMbps低功耗RS-232收发器电路如图4.1所示。JK16-1000
MAX3222E/MAX3232E/MAX3237 E/MAX3241E/MAX3246E是一个+3.OV供电的EIA/TIA- 232和V．28/V. 24通信接口芯片，具有低功耗、高数据速率、增强型ESD保护等特性。增强型ESD结构为所有发送器输出和接收器输入提供保护，可承受±15kV IEC 1000 -4 -2气隙放电、±8kV IEC 1000 -4 -2接触放电（MAX3246E为±9kV）和±15kV人体放电模式。MAX3237E的逻辑引脚及接收器I/O引脚均提供上述保护，而它的发送器输出引脚提供±15kV人体放电模式的保护。
采用MAX3232E构成的lMbps低功耗RS-232收发器电路如图4.1所示。JK16-1000
MAX3222E/MAX3232E/MAX3237 E/MAX3241E/MAX3246E是一个+3.OV供电的EIA/TIA- 232和V．28/V. 24通信接口芯片，具有低功耗、高数据速率、增强型ESD保护等特性。增强型ESD结构为所有发送器输出和接收器输入提供保护，可承受±15kV IEC 1000 -4 -2气隙放电、±8kV IEC 1000 -4 -2接触放电（MAX3246E为±9kV）和±15kV人体放电模式。MAX3237E的逻辑引脚及接收器I/O引脚均提供上述保护，而它的发送器输出引脚提供±15kV人体放电模式的保护。
