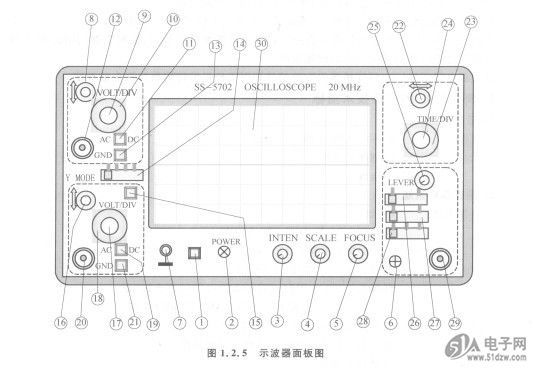

SS - 5702示波器面板图如图1.2.5所示。CM100TL-12NF
其面板控制件、插座、指示器的名称和功能简
介如表1.2.1所列。

表1. 2.1    SS - 5702型双踪示波器的面板控制件、插座、指示器的名称和功能简介
┏━━━┳━━━━━━━━━━━┳━━━━━━━━━━━┓
┃序号  ┃    名称              ┃    功能              ┃
┣━━━╋━━━━━━━━━━━╋━━━━━━━━━━━┫
┃  ①  ┃POWER电源开关         ┃电源接通或关闭        ┃
┣━━━╋━━━━━━━━━━━╋━━━━━━━━━━━┫
┃  ②  ┃POWER INDICATOR       ┃                      ┃
┃      ┃                      ┃电源接通时指示灯亮    ┃
┃      ┃电源指示              ┃                      ┃
┣━━━╋━━━━━━━━━━━╋━━━━━━━━━━━┫
┃  ③  ┃INTENSITY亮度调节旋钮 ┃轨迹亮度调节          ┃
┣━━━╋━━━━━━━━━━━╋━━━━━━━━━━━┫
┃  ④  ┃SCALE刻度照度         ┃控制刻度照明灯的亮度  ┃
┗━━━┻━━━━━━━━━━━┻━━━━━━━━━━━┛

续表1.2.1
┏━━━━┳━━━━━━━━━━━━━┳━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓
┃序号    ┃    名称                  ┃    功能                                                    ┃
┣━━━━╋━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┫
┃  ⑤    ┃FOCUS聚焦                 ┃轨迹清晰度调节                                              ┃
┣━━━━╋━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┫
┃  ⑥    ┃PROBE ADJUST测试信号输    ┃提供幅值为0.3 V，频率为1 kHz的方波信号，用于调整探头的补偿  ┃
┃        ┃出                        ┃和检测垂直和水平电路的基本功能                              ┃
┣━━━━╋━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┫
┃  ⑦    ┃接地端子                  ┃输入信号源与本仪器连接的接地端                              ┃
┣━━━━╋━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┫
┃        ┃VERTICAL POSITION垂直     ┃                                                            ┃
┃⑧，⑩  ┃                          ┃调节轨迹在屏幕中上下位置                                    ┃
┃        ┃位移旋钮                  ┃                                                            ┃
┣━━━━╋━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┫
┃        ┃                          ┃用于连续调节垂直偏转灵敏度。当顺时针旋到底就处于锁定位置，  ┃
┃⑨，⑥  ┃VARIABLE垂直灵敏度微调    ┃                                                            ┃
┃        ┃                          ┃在该位置其挡位与电压值能精确对应                            ┃
┣━━━━╋━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┫
┃        ┃                          ┃垂直偏转灵敏度的调节                                        ┃
┃⑩，⑩  ┃VOLE/DIV垂直灵敏度调节    ┃VOLT／DIV表示：垂直方向上每大格代表多大电压值（当其微调旋   ┃
┃        ┃                          ┃钮在锁定位置时）                                            ┃
┣━━━━╋━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┫
┃        ┃AC - DC信号耦合方式选择   ┃                                                            ┃
┃⑩，⑩  ┃                          ┃用于选择被测信号馈入到垂直系统的耦合方式                    ┃
┃        ┃开关                      ┃                                                            ┃
┣━━━━╋━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┫
┃⑩，⑩  ┃CH1和CH2通道输入插座      ┃被测信号的输入端口                                          ┃
┣━━━━╋━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┫
┃        ┃                          ┃按下此开关，机内信号通道与外电路断开后接地，此时屏幕上出现  ┃
┃⑩，⑨  ┃GND接地选择开关           ┃                                                            ┃
┃        ┃                          ┃基准扫描线                                                  ┃
┣━━━━╋━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┫
┃        ┃                          ┃即垂直通道的显示方式选择                                    ┃
┃        ┃                          ┃CH1或CH2：通道1或通道2单独显示                              ┃
┃  ⑩    ┃MODE垂直方式（显示方式）  ┃AI。T：两个通道交替显示或两个通道断续显示（用于在扫描速度较 ┃
┃        ┃                          ┃低时的取踪显示）                                            ┃
┃        ┃                          ┃ADD:用于显示两个通道的代数和或差                            ┃
┣━━━━╋━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┫
┃        ┃                          ┃通道2的极性转换                                             ┃
┃  ⑩    ┃NORM／INVERT通道2极性     ┃在ADD显示方式时，“NORM”或“INVERT”可分别获得两个通道     ┃
┃        ┃开关                      ┃                                                            ┃
┃        ┃                          ┃代数和或差的显示                                            ┃
┣━━━━╋━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┫
┃  ⑤    ┃  HORIZONTAL  POSITION    ┃                                                            ┃
┃        ┃                          ┃  调节轨迹在屏幕中的水平位置                                ┃
┃        ┃  水平位移旋钮            ┃                                                            ┃
┣━━━━╋━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┫
┃  ③    ┃TIME/DIV扫描速率调节旋    ┃1．扫描速度调节                                             ┃
┃        ┃                          ┃2．当其微调钮在锁定位置时，TIME/DIV表示水平方向的每一大     ┃
┃        ┃钮                        ┃                                                            ┃
┃        ┃                          ┃格的时间值                                                  ┃
┣━━━━╋━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┫
┃        ┃                          ┃1．用于连续调节扫描速率                                     ┃
┃        ┃                          ┃2．当顺时针旋到底为锁定位置。在该位置时，其档位与时间值精   ┃
┃  ④    ┃扫描速率微调旋钮          ┃                                                            ┃
┃        ┃                          ┃确对应，可用于时间测量                                      ┃
┃        ┃                          ┃3．当旋钮拉出时，扫描速率被扩大5倍                          ┃
┣━━━━╋━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┫
┃        ┃                          ┃1．用于触发同步信号的调节                                   ┃
┃  ⑤    ┃LEVER触发电平调节         ┃2．也可用于触发极性的选择：推人状态为正向触发，拉出状态为负 ┃
┃        ┃                          ┃向触发                                                      ┃
┗━━━━┻━━━━━━━━━━━━━┻━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┛
