1开启电源，调出扫描线CM200RL-12NFB

  ①确认所用电压为市电交流220 V后，按下电源开关。此时POWER指示灯亮。
  ②将以下控制器置于下列位置
  ·垂直移位：    中间位置
  ·水平移位：    中间位置
  ·辉度调节：    顺时针拖到底
  ·垂直方式：    CH1
  ·扫描方式：    AUTO
  ·扫描速率调节旋钮：1 ms/DIV
  ③出现扫描后，调节“垂直移位”旋钮，使扫描移至屏幕的中央。
  ④用“辉度调节”旋钮，将掴描轨迹调至所需的亮度。
  ⑤调节“聚焦”旋钮，使扫描轨迹纤细清晰。
  上面的旋钮、开关分别控制扫描线的位置、高度、亮度、清晰度及轨迹的有无等。因此熟悉
它们的作用和使用方法十分必要。
   2加入机带测试信号
    ①将以下控件置于下列位置：
    ·垂直方式选择开关置于CH1；
    ·CH1耦合试选择开关置于DC；
    ·CH1垂直灵敏度调节钮至50 mV／DIV；
    ·CH1垂直灵敏度微调钮右旋到底（CAL位置）；
    ·触发耦合方式置于AC(EXT DC)；
    ·触发源CH1。
    ②用探头将自带标准测试信号连接到通道1的输入端。
    ③调节“触发电平”旋钮，使屏幕上显示出的波形稳定。

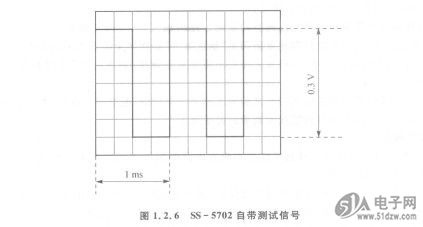

此时将在荧光屏上看到六格高度的方波信号，如图1.2.6所示。

    3信号的输入
    示波器的输入信号可以是直流信号、交流信号，也可以是交直流混合信号等。为了准确地测量这些信号，必须用“耦合方式选择”开关选择一个适当的信号输入耦合方式。
    ①当开关置“AC”位置时，选择为交流耦合方式，输入信号通过一个电容器进入示波器，此时信号的直流成分被隔断，示波器屏幕上显示的波形仅是信号的交流成分。，
    ②当耦合开关置“DC”位置时，选择为直流耦合方式，输入信号直接进入示波器，输入信号的交直流成分同时被显示在屏幕上。
    ③当接地开关“GND”按下，选择为接地，示波器的输入探头与内部信号通道隔开，同时内部信号通道接地，示波器屏幕上显示的波形仅是一条直线。此条直线相当于输入电压为零时，信号电压在示波器屏幕上的位置。这一位置作为测量的基准电平。
