电路的工作原理
发布时间:2012/1/23 21:00:07 访问次数:1240
图20-49所示是另一种常用的继电器触点常开式扬声器保护电路。关于这一
电路的工作原理主要说明下列几点。
当OCL、BTL功率放大器集成电路出现故障后,继电器Kl断电,触点Kl-l
和Kl-2处于断开状态,切断扬声器而进入保护状态。

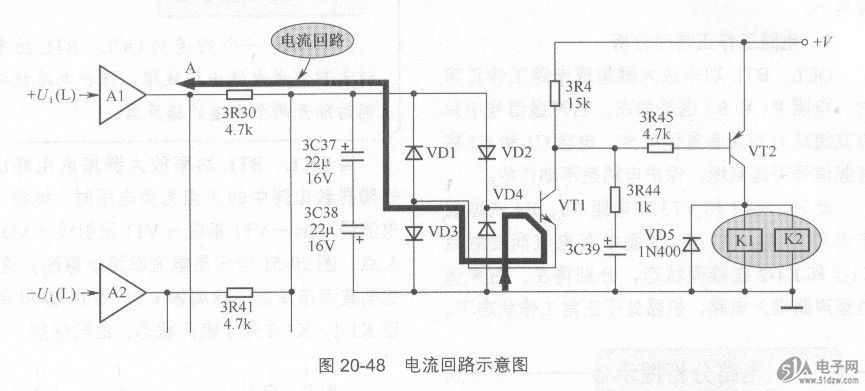

二极管VD1~VD4和VTI构成检测电路,VD5是VT2和VT3的保护二极管。VT2
和VT3为继电器Kl的驱动管。C4是开机静噪电容。
图20-49所示是另一种常用的继电器触点常开式扬声器保护电路。关于这一
电路的工作原理主要说明下列几点。
当OCL、BTL功率放大器集成电路出现故障后,继电器Kl断电,触点Kl-l
和Kl-2处于断开状态,切断扬声器而进入保护状态。
二极管VD1~VD4和VTI构成检测电路,VD5是VT2和VT3的保护二极管。VT2
和VT3为继电器Kl的驱动管。C4是开机静噪电容。
