温控晶闸管
发布时间:2012/1/18 20:56:20 访问次数:937
温控晶闸管是一种新型开关型温度控制器件，也是一种特殊的晶闸管，
又被称为温度开关。
1．温控晶闸管特性
温控晶闸管与普通晶闸管的不同之处是无需外加触发电流使其导通，
而是受温度控制。
当温度低于开关温度（又称阈值温度）时，温控晶闸管处于截止状态。
当温度达到或超过开关温度时温控晶闸管导通。温控晶闸管仍然有控制极，
它用来调节温控晶闸管的开关温度。
温控晶闸管与普通晶闸管的相同之处是，一旦温控晶闸管导通后，只
有导通电流降到维持电流以下咐才能关断。另外，普通晶闸管是P型控制
极（阴极侧受控），温控晶闸管通常为N型控制极（阳极侧受控）。
温控晶闸管应用电路

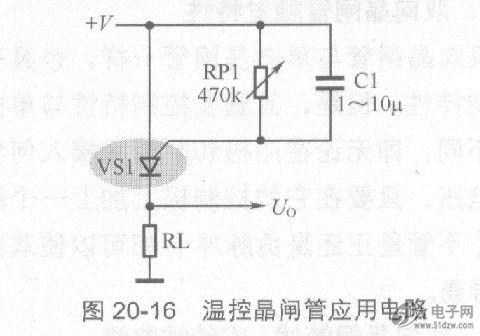

图20-16温控晶闸管应用电路
+V是直流工作电压，为了保证开关温度的稳定性，+V应采取稳定的直流
工作电压。改变可变电阻器RP1的阻值大小时，可以得到不同的开关温度。
当温度未达到开关温度时，温控晶闸管VS1截止，输出电压乩为低电平。
当温度达到或超过开关温度时，温控晶闸管VS1导通，输出电压Uo为高电平。
温控晶闸管是一种新型开关型温度控制器件，也是一种特殊的晶闸管，
又被称为温度开关。
1．温控晶闸管特性
温控晶闸管与普通晶闸管的不同之处是无需外加触发电流使其导通，
而是受温度控制。
当温度低于开关温度（又称阈值温度）时，温控晶闸管处于截止状态。
当温度达到或超过开关温度时温控晶闸管导通。温控晶闸管仍然有控制极，
它用来调节温控晶闸管的开关温度。
温控晶闸管与普通晶闸管的相同之处是，一旦温控晶闸管导通后，只
有导通电流降到维持电流以下咐才能关断。另外，普通晶闸管是P型控制
极（阴极侧受控），温控晶闸管通常为N型控制极（阳极侧受控）。
温控晶闸管应用电路
图20-16温控晶闸管应用电路
+V是直流工作电压，为了保证开关温度的稳定性，+V应采取稳定的直流
工作电压。改变可变电阻器RP1的阻值大小时，可以得到不同的开关温度。
当温度未达到开关温度时，温控晶闸管VS1截止，输出电压乩为低电平。
当温度达到或超过开关温度时，温控晶闸管VS1导通，输出电压Uo为高电平。
