1．瞬态电压抑制二极管主要特性曲线
    图13 -18所示是瞬态电压抑制二极管特性曲线，其伏一安特性曲线与普通稳压二极管的击穿特性没有什么区别，为典型的PN结雪崩器件。


    时间．电压电流特性曲线中，曲线1是瞬态电压抑制二极管中的电流波形，它表示流过二极管的电流突然上升到峰值，然后按指数规律下降，造成这种电流冲击的原因可能是雷击、过压等。
    曲线2是瞬态电压抑制二极管两端电压的波形，它表示二极管中的电流突然上升时，二极管两端电压也随之上升，但是最大只上升到Uc值，这个值比击穿电压略大，从而起到保护元器件的作用。
    2．瞬态电压抑制二极管应周电路

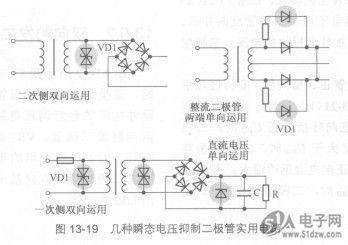

    图13-19所示是几种瞬态电压抑制二极管实用电路，M27C400112C1电路中的VD1为瞬态电压抑制二极管，它们都在电路中起着瞬态电压保护的作用。


    在浪涌保护电路中，也可以采用压敏电阻器，但是瞬态电压抑制二极管比压敏电阻的性能优越得多，反应速度快。
