调谐电平指示器大多采用多级LED光柱式电平指示器，就电平指示器电路本身而言与前    面介绍的电路没有多大区别。
    1．单级LED调谐电平指示器
    图12-58所示是一种最简单的LED电平指示器，电路中只用了一只VD3( LED)，所以称为单级LED电平指示器。


    电路中的VD3是LED，Rl是它的限流保护电阻，VT1是VD3的驱动放大管，Cl是输入端耦合电容，C2是滤波电容，U是输入的交流信号，+V是直流工作电压。
    电路中的VT1没有静态偏置电流，但集电极上通过Rl和VD3加有正电压，要使VT1导通，还必须使VT1的基极上有大于发射极的电压。
    输入信号M是一个交流信号，通过耦合电容C1加到由VD1和VD2构成的倍压整流电路，经整流和C2滤波后获得直流电平，该直流电平加到VT1基极。当输入信号U比较大时，整流、滤波后的直流电平使VT1基极电压大于地端（发射极电压），这样VT1有正向偏置电压而处于导通放大状态，有基极电流和集电极电流。

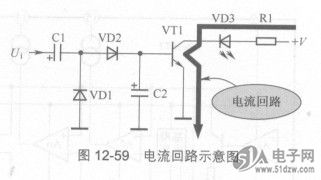

    VT1集电极电流由直流电压+V提供，这一电流酌回路是：+V→Rl→VD3→VT1集电极→VT1发射极一地端，电流回路示意图如图12-59所示。由于集电极电流流过VD3，所以VD3发光指示。又因为输入信号电压“是一个大小在变化的交流信号，它引起VT1基极电流的大小变化以及集电极电流的大小变化，使流过VD3的电流在大小变化。


    2．分立元器件调谐电平指示器
    图12-60所示是个分立元器件调谐电平指示器。Ui是来自调谐器的直流调谐电压，VT107是LED推动管。VD116、VD117、VD118 3只LED构成3级电平指示器。


    直流调谐电压U经R174加到VT107基极，使VT107导通，VD116发光指示，其电流回路为：+V→Rl71→R173→R172→VD116→VT107集电极→VT107发射极→R105→地端，如图12-61所示。
    Ui进一步增大时，VT107集电极电流增大，除使VD116继续导通发光外，由于在R172上的压降增大，VD117也发光指示。同理，当输入电压Ui进一步加大时，VT107的导通电流更大，R173上的压降增大使VD118获得正向偏置电压而导通发光。


    R172是VD116的限流保护电阻，R173是VD117的限流保护电阻，R171是VD118的限流保护电阻。加入二极管VD114、VD115目的是利用二极管导通后有一个管压降，拉开3只LED的导通电平。
    3．集成电路调谐电平指示器
    图12-62所示是某型号组合音响中的调谐电平指示器。电路中，Ui是来自调谐器的直流调谐电压，当调谐准确时，U为最大（当然还与电台节目信号电平有关）；调谐不准确时Ui较小，且调谐愈是不准确Ui愈小；未收到电台时，Ui为零。


    这一电路的工作原理与前面介绍的多级LED光柱式电平指示器电路一样。AN6884是一个5级LED光柱式电平指示器驱动集成电路。
    输入电压U经1R45加到1VT9基极，经放大后从其发射级输出，加到 AN6884输入端⑧脚，去控制5只LED依次发光指示。
    最左侧的LED是立体声信号指示灯，当电路收到立体声调频信号时，这一指示灯点亮。
