1．无线供电系统电路
所谓无线供电系统电路就是通过电磁发射形式，将电能以磁能的形式发出，让一个距离lOcm远的用电器进行电能接收，图6-6所示是这种系统电路中的发射电路。电路中，C4是可变电容器，它与发射电感Ll构成一个LC串联谐振电路，通过微调C4的容量，使之谐振在13,56MHz的频率上。

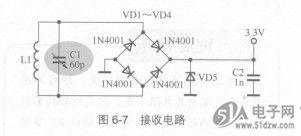

图6-7所示是接收电路，电路中Cl是可变电容器，它与接收电感器Ll构成一个LC串联谐振电路（与收音机中的输入调谐电路原理相同），OPA2353EA通过微调Cl容量，使之谐振在13.56MHz频率上，这样收到的交流信号能量最大。
1．无线供电系统电路
所谓无线供电系统电路就是通过电磁发射形式，将电能以磁能的形式发出，让一个距离lOcm远的用电器进行电能接收，图6-6所示是这种系统电路中的发射电路。电路中，C4是可变电容器，它与发射电感Ll构成一个LC串联谐振电路，通过微调C4的容量，使之谐振在13,56MHz的频率上。
图6-7所示是接收电路，电路中Cl是可变电容器，它与接收电感器Ll构成一个LC串联谐振电路（与收音机中的输入调谐电路原理相同），OPA2353EA通过微调Cl容量，使之谐振在13.56MHz频率上，这样收到的交流信号能量最大。
