电熨斗控制电路
发布时间:2011/12/12 10:57:27 访问次数:1545

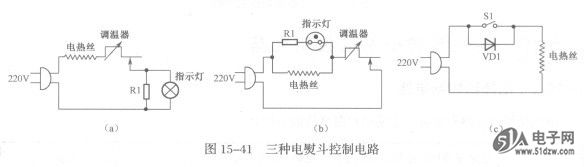

图15-41(a)、(b)所示是电熨斗控制电路。电路中的电热丝与调温器相串联，调温器用来控制电熨斗的工作温度。图(a)所示电路中，指示灯采用小电珠，Rl是分流电阻。图(b)所示电路中，指示灯采用氖泡，Rl是限流保护电阻。
图15-41(c)所示是节能型电熨斗控制电路。J2679-0A01电路中的Sl是节电控制开关，VD1是整流二极管。在Sl接通时，220V交流电压全部加到电热丝上，此时温度高。当Sl断开时，220V通过VD1加到电热丝上，此时电热丝消耗功率较小，温度较低。也可将Sl做成自动控制形式，当熨斗放在桌面上时，Sl断开，捉起使用时Sl接通。
图15-41(a)、(b)所示是电熨斗控制电路。电路中的电热丝与调温器相串联，调温器用来控制电熨斗的工作温度。图(a)所示电路中，指示灯采用小电珠，Rl是分流电阻。图(b)所示电路中，指示灯采用氖泡，Rl是限流保护电阻。
图15-41(c)所示是节能型电熨斗控制电路。J2679-0A01电路中的Sl是节电控制开关，VD1是整流二极管。在Sl接通时，220V交流电压全部加到电热丝上，此时温度高。当Sl断开时，220V通过VD1加到电热丝上，此时电热丝消耗功率较小，温度较低。也可将Sl做成自动控制形式，当熨斗放在桌面上时，Sl断开，捉起使用时Sl接通。
