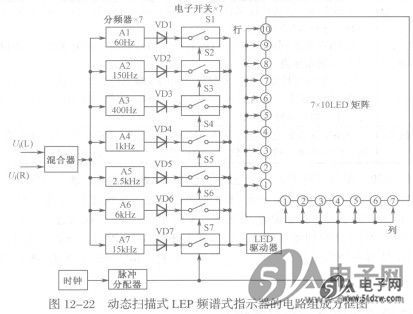

图12-22所示是动态扫描式LED频谱式电平指示器的方框图， ICS180M-01LFT这是一个7x10彤式的电平指示器。电路中，整个电平指示器由混合器、7个分频器、7只整流二极管VDl~ VD7、7个电子开关、时钟及脉冲分配器、LED驱动器和7x10形式的LED矩阵显示器构成。


    1．基本原理
    采用动态扫描方式是为了降低对电源的消耗。如果让7 x10（70只）LED同时发光，对电源的消耗很大。采用如同电视机的扫描方式，让每一列的LED轮流导通（在某一时刻七列中只有一列LED在导通发光），先让第1列LED导通发光，其他各列不导通。然后，让第2列导通发光，其他各列也不导通，这样对每一列轮流循环扫描。只要这种扫描的频率高到一定的程度，利用视觉的滞留效应，便能感觉到每一列都在发光指示，这样既满足了电平指示的要求，又能降低电能消耗。
    2．混合器
    混合器电路的作用是将左、右声道音频信号Ui(L)、Ui(R)混合后加以放大，其输出信号送到7个分频器电路的输入端。

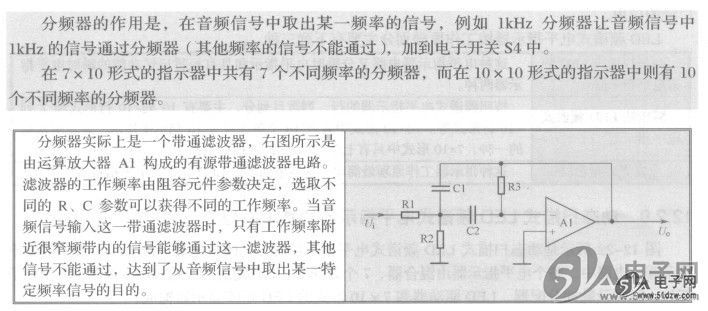

    3．分频器


    4．整流电路
    从各分频器输出的信号，是不同的特定频率点的音频信号，这一信号送到各自的整流二极管中，将音频信号转换成直流电压，然后加到各自的电子开关输入端。
    5．电子开关电路
    各个分频器电路中都设有一个电子开关，图中共有7只电子开关，它们的输出端并联，其输出信号迭到LED驱动器中。
    每个电子开关受脉冲分配器控制，当某只电子开关接通时，它对应的分频器输出信号，经整流和电子开关，加到LED驱动器输入端。
    电子开关一般采用集成电路电子开关，如CD4066等。
   6．时钟电路
    时钟电路用来产生约lkHz的时钟脉冲信号，供给脉冲分配器。

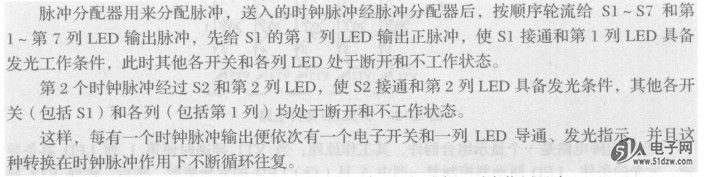

   7．脉冲分配器

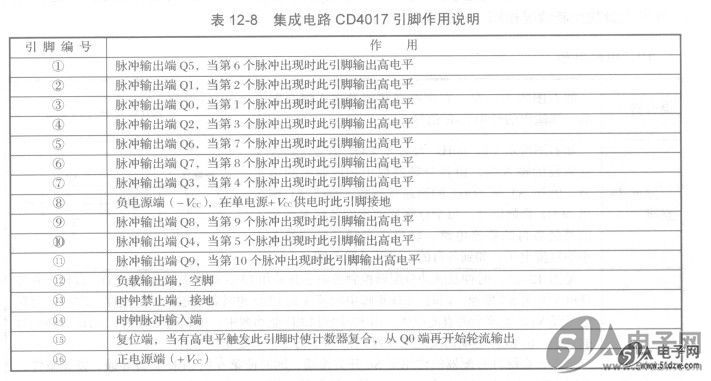

    脉冲分配器可以采用集成电路CD4017，它共有16个引脚，引脚作用见表12-8。


   8．LED驱动器
    LED驱动器与普通多级光柱式LED电平指示器的驱动电路一样，它的输出信号用来控制和驱动每一列的1N 10个LED发光，当输入信号较大时，某一列发光的个数便多，反之则少。10列相同位置的LED成为一行。
   9．LED矩阵电路
    用图11-23所示的5x5LED矩阵电路来说明其工作原理。电路中，每一行中各LED由LED驱动器的一个输出端控制，每一列的LED由相应的电子开关管控制，而每只电子开关管由脉冲分配器相应的输出引脚控制。


    LED矩阵电路是一个显示组合器件，其工作原理：当VT1导通时使第1列LED具备导通、发光的条件，LED驱动器控制着一列中5只（行）LED的发光级数。然后，轮到VT2导通，使第2列中LED具备发光条件，由LED驱动器决定第2列LED的发光级数，其他各列的LED发光级数控制情况相同。

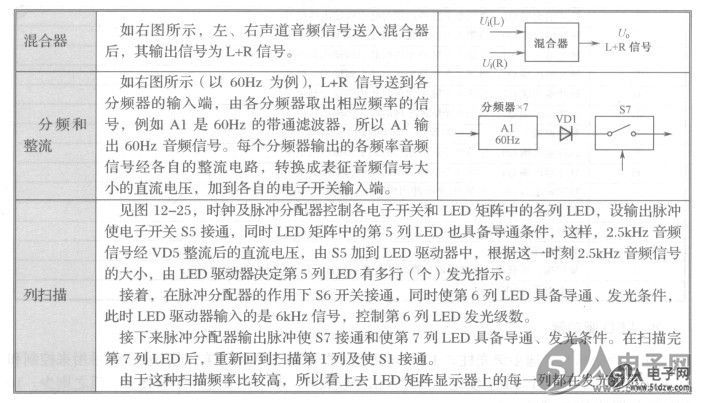

   10.电路分析
