1．方框图

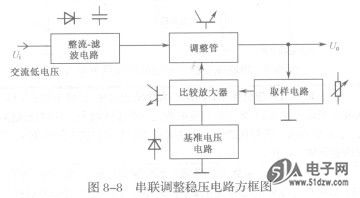

    图8-8是串联调整稳压电路的方框图， Q2004L3从图中可以看出它由调整管、比较放大器、基准电压电路和取样电路几部分组成，有的稳压电路中还接入了各种保护电路等。稳压电路的输入电
压是整流、滤波电路输出的直流电压，是不稳定的直流电压，经过这一稳压电路后的直流电压Uo是稳定的。


    2．各单元电路的作用


    3．稳压原理

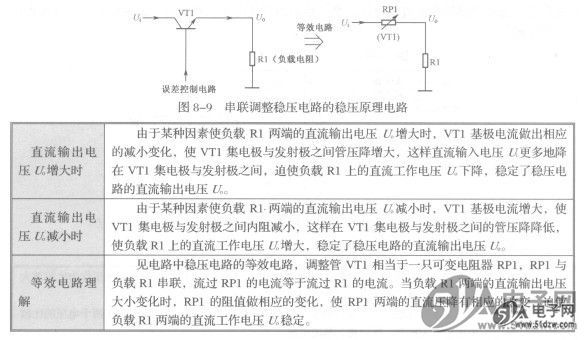

    图8-9所示是串联调整稳压电路的稳压原理电路。电路中，VT1是调整管，酊是输入稳压电路的直流电压，Uo是经过稳压电路稳压之后的直流工作电压，Rl是稳压电路的负载（实际电路中R1是整机电路）。
    直流输入电压Ui从VT1集电极输入，经过VT1集电极与发射极之间的内阻，从VT1发射极输出，加到负载Rl上，Rl上的直流电压为Uo。
    从电路中可以看出，调整管VT1集电极与发射极之间的电压降加上Rl上的电压降（Uo）等于直流输入电压Ui0。
