分立元器件复合互补推挽式OTL功率放大器

发布时间:2011/12/1 10:30:27 访问次数:3357

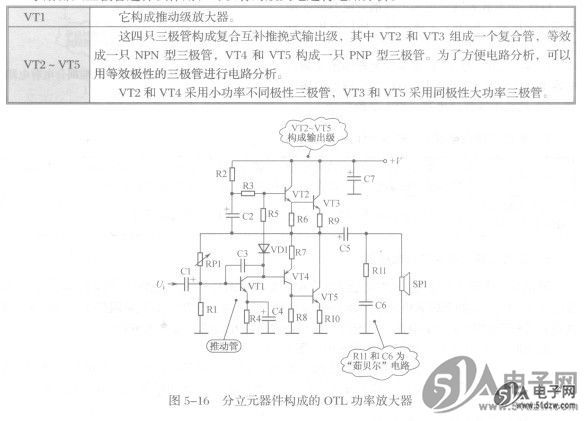

    图5-16所示是分立元器件构成的OTL功率放大器。通过这一分立元器件电路可以掌握OTL功率放大器的工作原理。
    1.电路组成
   了解哪只三极管起什么作用,可以有的放地进行电路分析。

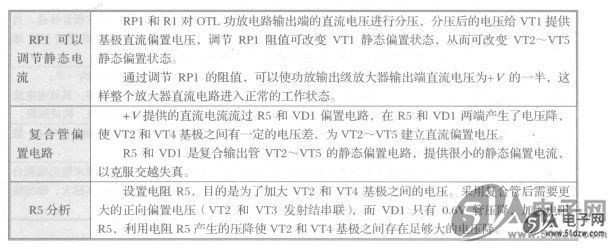

    2.直流电路分析

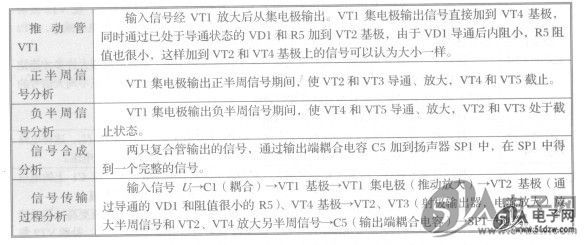

      3.交流电路分析


    4.电路启动过程分析
    接通直流电源瞬间,+V经R2和R3给VT2基极提供偏置电压,使VT2导通,其发射极宜流电压加到VT3基极,VT3导通,其发射极输出电压经R9、RP1和Rl分压后加到VT1基极,给VT1提供静态直流偏置电压,VT1导通。
    VT1导通后,其集电极电压下降,也就是VT4基极电压下降,使VT4也处于导通状态,VT5随之导通,这样电路中的5只三极管均进入导通状态,电路完成启动过程。

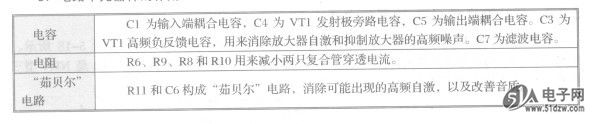

    5.电路中元器件的作用


    6.定压式输出特性
    电路中,RP1和Rl构成电压并联式负反馈电路,具有强烈的负反馈作用。这一负反馈电路对直流和交流都存在负反馈作用。AD8362ARUZ由于电压负反馈能够稳定输出电压,所以这种功率放大器具有定压式输出的特性。




    图5-16所示是分立元器件构成的OTL功率放大器。通过这一分立元器件电路可以掌握OTL功率放大器的工作原理。
    1.电路组成
   了解哪只三极管起什么作用,可以有的放地进行电路分析。


    2.直流电路分析



      3.交流电路分析


    4.电路启动过程分析
    接通直流电源瞬间,+V经R2和R3给VT2基极提供偏置电压,使VT2导通,其发射极宜流电压加到VT3基极,VT3导通,其发射极输出电压经R9、RP1和Rl分压后加到VT1基极,给VT1提供静态直流偏置电压,VT1导通。
    VT1导通后,其集电极电压下降,也就是VT4基极电压下降,使VT4也处于导通状态,VT5随之导通,这样电路中的5只三极管均进入导通状态,电路完成启动过程。
    5.电路中元器件的作用


    6.定压式输出特性
    电路中,RP1和Rl构成电压并联式负反馈电路,具有强烈的负反馈作用。这一负反馈电路对直流和交流都存在负反馈作用。AD8362ARUZ由于电压负反馈能够稳定输出电压,所以这种功率放大器具有定压式输出的特性。
