互补推挽式OTL功率放大器
发布时间:2011/12/1 10:35:14 访问次数:2215
在输出功率要求不大的情况下，AD7755ARSZ往往采用互补推挽式OTL功率放大器，如图5-18所示。电路中，VT1构成推动级放大器，VT2和VT3构成互补推挽输出式放大器，VT2是NPN型三极管，VT3是PNP型三极管。

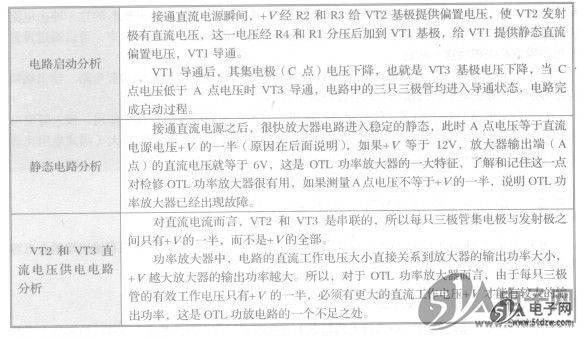

1．直流电路分析
电路中，推动级与功放输出级之间采用直接耦合电路，所以两级放大器之间直流电路相互影响。这一放大器的直沆电路比较复杂，分成以下几个部分分析。

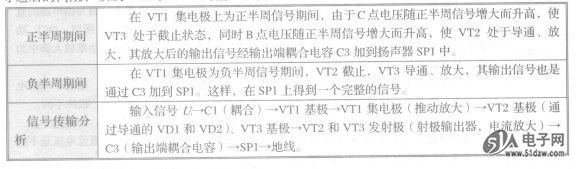

2．交流电路分析
电路中，输入信号U经VT1放大后，从集电极输出。由于偏置二极管VD1和VD2在直流工作电压+V的正向偏置作用下导通，它们的内阻很小，所以电路中C点和B点上的交流信号可以认为大小一样。
VT1构成共发射极放大器，它的集电极负载电阻比较复杂，主要有R2、R3、VD1和VD2导通后的内阻，心及VT2和VT3的输入阻抗。
在输出功率要求不大的情况下，AD7755ARSZ往往采用互补推挽式OTL功率放大器，如图5-18所示。电路中，VT1构成推动级放大器，VT2和VT3构成互补推挽输出式放大器，VT2是NPN型三极管，VT3是PNP型三极管。
1．直流电路分析
电路中，推动级与功放输出级之间采用直接耦合电路，所以两级放大器之间直流电路相互影响。这一放大器的直沆电路比较复杂，分成以下几个部分分析。
2．交流电路分析
电路中，输入信号U经VT1放大后，从集电极输出。由于偏置二极管VD1和VD2在直流工作电压+V的正向偏置作用下导通，它们的内阻很小，所以电路中C点和B点上的交流信号可以认为大小一样。
VT1构成共发射极放大器，它的集电极负载电阻比较复杂，主要有R2、R3、VD1和VD2导通后的内阻，心及VT2和VT3的输入阻抗。
