SF6断路器的维护

发布时间:2011/11/17 10:42:06 访问次数:1007

    SF6断路器的日常检查和维护内容如下。
    ①检查有无异常声响和特殊臭味。
    ②检查端子部分有无过热、变色现象。
    ③检查分、合闸指示及信号灯显示是否正常。
    ④检查绝缘子有无龟裂、污损现象,外壳、 ADUC848BS62-3底座等有无锈蚀和损坏现象。
    ⑤检查操作装置和控制盘,内容包括:
    a.压力表指示(空气、油、液体压力表)情况;
    b.气体压缩机的动作仪表的指示情况。
    ⑥检查漏气情况,即有无从压缩空气系统发出的漏气声音。
当表压低于0. 25MPa (20℃)时,应及时充气到0.35MPa (20℃)以上。
    ⑦检查漏油情况,即油压系统有无漏油。
    ⑧检查排水情况,包括储气罐、管道排水。
    ⑨定期除尘,每年对外壳锈蚀部分刷漆一次。
    ⑩定期检查断路器各传动部分是否灵活,对传动、啮合部位添加润滑油。

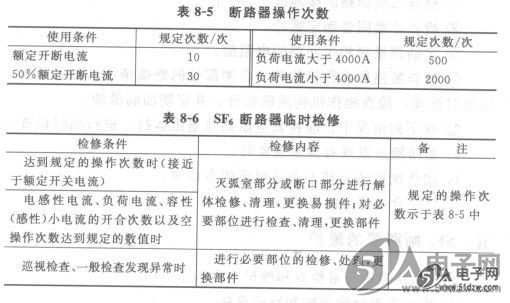

    ⑥如发现异常情况或断路器操作次数已达到规定数值(见表8-5),需进行临时检修,检修内容见表8-6。


    ◎监测SF6气体的湿度。当SF6断路器中的水分含量超标时,水会与电弧分解物中的SF4产生氢氟酸而腐蚀材料,并会使绝缘强度显著下降,甚至引起滑面放电。
    为了控制水分含量,一般需装设吸附剂(如活性氧化铝与分子筛)。吸附剂放置在气流通道或容器上方。使用中,当吸附剂重量增加15%以上时应予以更换。吸附剂的更换周期一般为5年左右。
    国家标准规定,SF6断路器中的气体湿度(含水量)允许值(20℃时)见表8-7。



    SF6断路器的日常检查和维护内容如下。
    ①检查有无异常声响和特殊臭味。
    ②检查端子部分有无过热、变色现象。
    ③检查分、合闸指示及信号灯显示是否正常。
    ④检查绝缘子有无龟裂、污损现象,外壳、 ADUC848BS62-3底座等有无锈蚀和损坏现象。
    ⑤检查操作装置和控制盘,内容包括:
    a.压力表指示(空气、油、液体压力表)情况;
    b.气体压缩机的动作仪表的指示情况。
    ⑥检查漏气情况,即有无从压缩空气系统发出的漏气声音。
当表压低于0. 25MPa (20℃)时,应及时充气到0.35MPa (20℃)以上。
    ⑦检查漏油情况,即油压系统有无漏油。
    ⑧检查排水情况,包括储气罐、管道排水。
    ⑨定期除尘,每年对外壳锈蚀部分刷漆一次。
    ⑩定期检查断路器各传动部分是否灵活,对传动、啮合部位添加润滑油。
    ⑥如发现异常情况或断路器操作次数已达到规定数值(见表8-5),需进行临时检修,检修内容见表8-6。


    ◎监测SF6气体的湿度。当SF6断路器中的水分含量超标时,水会与电弧分解物中的SF4产生氢氟酸而腐蚀材料,并会使绝缘强度显著下降,甚至引起滑面放电。
    为了控制水分含量,一般需装设吸附剂(如活性氧化铝与分子筛)。吸附剂放置在气流通道或容器上方。使用中,当吸附剂重量增加15%以上时应予以更换。吸附剂的更换周期一般为5年左右。
    国家标准规定,SF6断路器中的气体湿度(含水量)允许值(20℃时)见表8-7。
