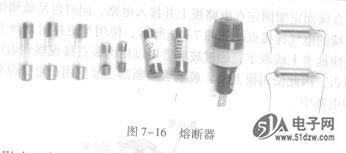

熔断器是最常用的保护器件，包括各种熔丝熔断器、热熔断器、可恢复保险丝和熔断电阻等，如图7 -16所示。熔断器的特点是当电流过大时能够迅速熔断，从而起到对用电设备或电路的短路和过载进行保护的作用。


    熔断器应串接在被保护的电路中，C1213 并应接在电源相线输入端，如图7-17所示。熔断器中的熔丝是由金属或合金材料制成的，在电路或电器设备工作正常时，熔丝相当于一截导线，对电
路无影响。当电路或电器设备发生短路或过载时，流过熔丝的电流骤增，超过熔丝的额定电流，致使熔丝急剧发热而熔断，切断了电源，从而达到保护电路和电器设备、防止故障扩大的目的。


    一般熔丝的保护作用是一次性的，一旦熔断即失去作用，应在排除故障后更换新的相同规格的熔丝。
    (1)玻璃管熔断器。玻璃管熔断器由玻璃熔丝管和金属固定架组成。玻璃熔丝管的两端固定有金属帽，熔丝置于玻璃管中并与两端的金属帽相连，如图7-18所示。玻璃熔丝管的额定电流从0.1~ 10A具有很多规格，尺寸也有18mm、20mm、22mm等不同长度。


    金属固定架固定在电路板上并接人电路，同时也是玻璃熔丝管两端的电气连接点，如图7-19所示，使用与更换时熔丝可以很快地卡上或取下，透过玻璃管可以用肉眼直接观察到熔丝熔断与否，因此使用很方便。玻璃管熔断器主要应用在电子设备和小型电器中。


    (2)热熔断器。热熔断器受环境温度的控制而动作，是一种一次性的过热保护器件。其典型结构如图7-20所示。热熔断器外壳内连接两端引线的感温导电体由具有固定熔点的低熔点合金制成，在正常情况下（未熔断时）热熔断器的电阻值为零。


    当热熔断器所处环境温度达到其额定动作温度时，感温导电体快速熔断切断电路。热熔断器具有多种不同的额定动作温度，广泛应用在各种家用电器、照明灯具、工业电器设备和电动工具，特别是电热类电器产品中。

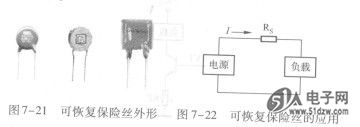

    (3)可恢复保险丝。一般的保险丝熔断后即失去使用价值，必须更换新的。可恢复保险丝可以重复使用，它实际上是一种限流型保护器件，外形如图7-21所示。可恢复保险丝由正温度系数的PTC高分子材料制成，使用时串联在被保护电路中，如图7-22所示。


    可恢复保险丝在常温下的阻值极小，对电路无影响。当负载电路出现过流或短路故障时，由于通过可恢复保险丝R。的电流骤增，导致其迅速进入高阻状态，切断电路中的电流，保护负载不致损坏。直至故障消失，可恢复保险丝Rs冷却后又自动恢复为微阻导通状态，电路恢复正常工作。图7-23为可恢复保险丝的阻值一温度曲线。


    (4)熔断电阻。熔断电阻又称保险电阻，是一种兼有电阻和保险丝双重功能的特殊元件。熔断电阻的文字符号为“RF”，图形符号如图7-24所示。熔断电阻也分为一次性熔断电阻和可恢复熔断电阻两大类。


    熔断电阻的阻值一般较小，主要功能还是保险。使用熔断电阻可以只用一个元件就能同时起到限流和保险作用。图7-25为大功率驱动管应用熔断电阻的例子，正常时熔断电阻RF起着限流电阻的作用，一旦负载电路过载或短路，RF即熔断，起到保护作用。
