无源型光电式电压互感器的结构方框图，如图3 -12所示。


    光电式电压互感器主要由高压部分、R6634-12 光纤电压传感器和光电探测器三大部分组成。
    (1)高压部分，包括高压绝缘套管、SF6绝缘气体等。被测高电压加到上电极，下电极接地，泡克尔斯电光效应晶体处于电场中。
    如高电压由电容分压器按一定分压比，降低到光纤电压传感器所能承受的较低电压（如5kV左右），称为电容分压型。如将高电压（如l10kV及以上）直接加在泡克尔斯晶体上，则称为无分压型。后一种型式结构简单，有取代前一种型式的趋势。

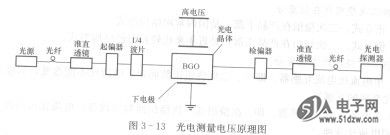

    (2)光纤电压传感器，包括泡克尔斯电光效应晶体（如BGO等），包括光信号变换的光学元件和传输光信号的光纤，其光电测量电压原理图如图3 -13所示。


    来自光源的光经光纤传送至传感头，经准直透镜将光传送至起偏器变成线偏振光，透过1/4波片后，变成圆偏振光，入射到BGO晶体；由于受电场的作用，通过BGO晶体的光产生双折射，使入射的圆偏振光变成椭圆偏振光，经检偏器检测后，变成幅度受电压调制的线偏振光，最后经光纤传递到光电探测器。
    (3)光电探测器，包括光电转换器、模拟信号处理电路、数字信号处理电路、光源驱动电路、电源和控温器等。
