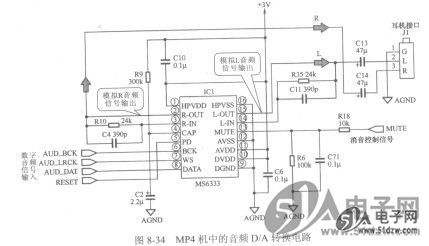

图8-34 MP4机中的音频D/A转换电路
    在对该电路进行识读分析时，我们首先要了解该电路的结构组成，找到电路中的主要元器件或零部件，再根据主要元器件的功能和信号流程，对电路进行识读。


    (1)结构组成
    通过图8-34可知，该电路主要是由音频D/A转换器MS6333及外围元器件等组成的， MS6333的主要功能就是进行D/A转换，将数字音频信号变为模拟音频信号。
    (2)识读和分析
    通过对该电路的分析，我们可以识读出音频D/A转换器MS6333的⑧脚输入的数字音频信号、⑥脚输入的BCK和⑦脚输入的WS信号，经内部电路进行数字信号到模拟信号的转换后，有②脚和⑩脚输出两路模拟音频信号，经滤波电容器后送往耳机接口中。
