1．电源滤波的意义   CD4013

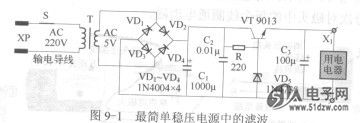

    图9-1所示是一个直流稳压电源的电路图，先通过这个电路认识滤波的概念。


    该直流稳压电源的工作原理是，由插头XP接入的AC220V电压，经输电导线和开关S控制，送到电源变压器T变成5V交流电压。然后经二极管VD₁～VD₄进行全波整流，成为脉动直流电压。再经电容器C_l和C₂滤波，成为纯净直流电压。接着通过电阻器R加到稳压二极管VD₅上，便在VD₅两端取得3.9V稳定电压，最后钳制三极管VT发射极输出3.2V稳定直流电压，可供复读机、电子琴、收音机、门铃等电器使用。
    直流稳压电源在上述工作过程中，由VD_l～VD₄全波整流输出的电压中既有直流成分，又含有低频交流波成分。然而，一般电器只能在纯净直流电压下工作，如果其中含有低频交流波成分，就会使收音机产生“嗡噙”交流声，严重干扰正常收听。因此必须把电源中的低频交流波滤除掉，最简单的办法是在电源电路中接一个电容器C₁，利用它“通交流、隔直流”的特性，就能把低频交流波成分短路到地滤除掉，使它不能向后面传输。这样，电器就得到纯净的直流电。电容器C₁的这种作用常称为滤波。
    另外，输电导线还会导取空间的高频无线电波进入稳压电源电路，也会干扰电器正常工作。为此，电源电路中又设置了电容器C₂，用于滤除掉高频干扰波，提高电源质量。
    大电容C₁(1000μ)具有电感，只能用于滤除低频干扰波，小电容C₂ (0.01μ)不具电感，有利于滤除高频干扰波。

    2．信号滤波的意义

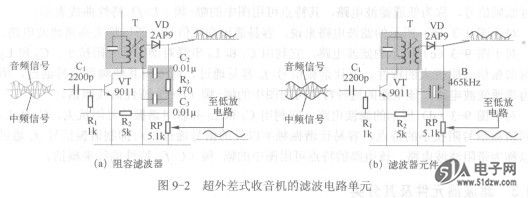

    如图9-2 (a)所示是超外差式收音机的检波、滤波单元电路，用于处理含有音频信号与465kHz载波信号的调制波信号，这种信号在经C₁耦合给三极管VT放大后送给中频变压器T初级，然后耦合至次级加给检波二极管VD检波，VD便输出调制半波信号。


    半波信号中的音频信号才是我们需要的，而465kHz载波则是后续电路不需要的，因此电路中设置了C₂、R₃、C₃来滤除载波信号。它是利用C₂、C₃小电容通高频阻低频的特性，把465kHz载波短路到地，而音频信号则顺利沿R3传送到RP，这样便从调制半波信号中分离出音频信号。这里由C₂、R₃、C₃组成的单元电路具有滤波功能，称为阻容滤波电路。
    可调电位器RP取得音频信号，再送往后续电路进行低放和功放，驱动扬声器发声，便能听到收音机的声音。
    简述滤波电路的作用，就是滤除电路中的无用信号或有害信号，取得需要的或者说有用的信号。
